充电插座拆解报告：Huntkey航嘉68W氮化镓充吧高能系列W68

航嘉推出了一款68W功率的充吧高能系列延长线插座W68，这款延长线插座具备2A2C两个快充接口和三个新国标五孔插孔，并且具备电源总控开关，能够满足笔记本电脑和手机充电，以及AC供电扩展，满足常用家用电器的供电。

航嘉W68采用梯形设计，侧面设有USB-C和USB-A快充接口，顶部设有三个新国标五孔插孔，并配有安全门。底部设有双面胶吸盘结构，便于吸附在光滑的桌面上固定。下面充电头网就带来这款航嘉充吧W68的拆解，一起看看内部的设计和用料。

此前充电头网已经对航嘉100W和68W充吧陆续做了评测，此外还拆解过航嘉100W氮化镓双认证安全快充、航嘉20W安全快充充电器等产品进行了详细拆解，欢迎查阅。

航嘉充吧W68开箱



作为航嘉充吧高能系列的又一新品，从包装盒到产品都延续系列相同外观风格设计。这款的包装盒正面印有Huntkey航嘉品牌、产品外观以及名称。





侧面印有四口快充、定制固定吸盘、氮化镓科技、CCC&CQC双认证、2C+2A+3AC七口供电五大特性标识。





背面印有产品应用场景、规格参数以及商家信息。





产品参数特写，下面结合充吧W68实物进行介绍。





航嘉充吧W68自带能够接地安全使用的三脚插头电源线，机身造型则与此前拆解过的充吧W100相同。机身外壳采用高温阻燃PC材质，表面细纹磨砂工艺处理，手感顺滑。





从侧面角度看去，产品机身正面、顶面倾斜设计，能很好照顾用户的插拔使用体验。





电源线插头规格为10A 250V~，通过了CCC认证。





电源线采用新国标下的300/500V 3×1.0mm²规格，相较旧国标更加可靠，可以有效防止电线过热发生安全事故。





线缆两端均设有胶套抗弯折，设计考虑周到，同时也体现航嘉肯在这些细节上下成本，为消费者带来最可靠的产品。





充吧W68机身顶面设有3组3+2新国标组合插口。





AC插口内置安全门，防止异物单口插入造成危险。





顶面边缘印有MAX2500W字样，表明产品最大承载功率。因为设计在顶面，可以时刻提醒用户。





机身前端设有总开关按键、指示灯环以及2C2A四个USB接口，右上角外壳印有Huntkey航嘉和PD68W。





USB接口区域贴有拉丝工艺处理的银灰色金属片进行装饰，并在每个接口旁镭雕C1、C2、USB1、USB2区别标识，方便使用。





两类USB接口胶芯均为蓝色，不过颜色一深一浅。

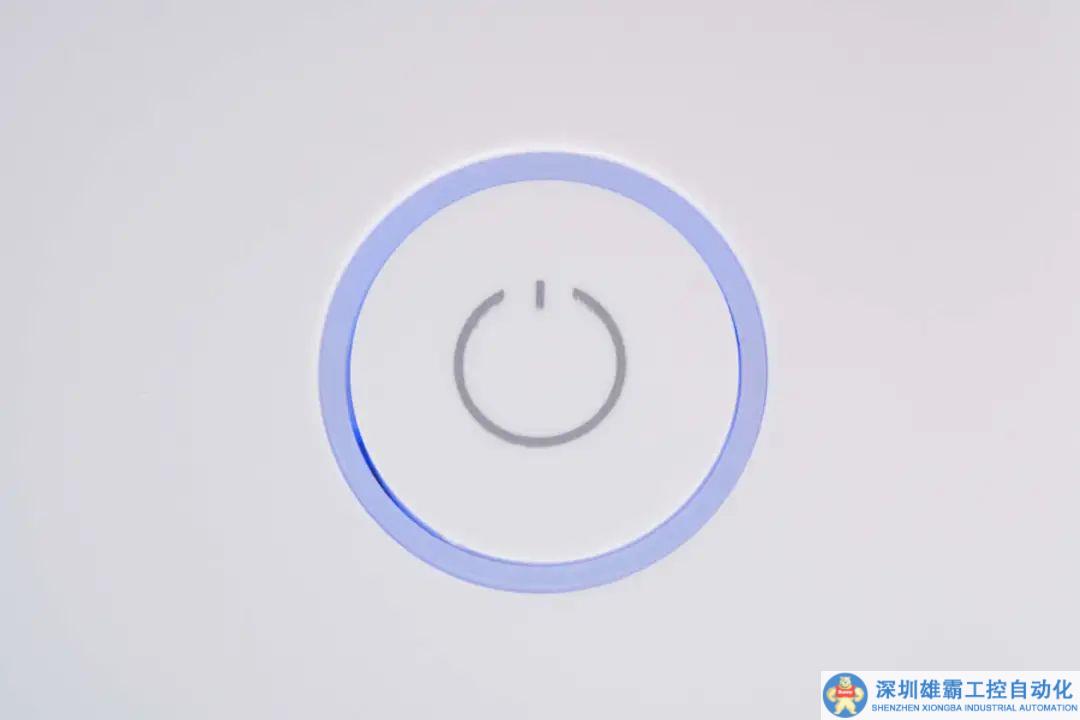

总开关按键外围指示灯环，通电状态则会亮紫光提示用户，一看便能判断关断与否，无需检验。





身底部两侧同样设有定制吸盘，吸附固定，比一般的防滑垫更加牢固。





底部外壳上印有产品详细参数

产品名称：延长线插座（带电源适配器）

产品型号：SSA307

技术参数：MAX 10A ，250V~ MAX 2500W

USB输入：200-240V~50/60Hz 2A

单口输出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.4A（68W Max）

USB-A1/A2：5V3A、9V2A、12V1.5A（18W Max）

双口输出：

USB-C1+USB-C2：45W+18W或18W+45W或30W+30W（63W Max）

USB-C1+USB-A1：共享5V3A（15W Max）

USB-C1+USB-A2：45W+18W（63W Max）

USB-C2+USB-A2：共享5V3A（15W Max）

USB-C2+USB-A1：45W+18W（63W Max）

USB-A1+USB-A2：18W+18W（36W Max）

三口输出：

（USB-C1+USB-A1）+USB-C2：共享5V3A+45W（60W Max）

（USB-C1+USB-A1）+USB-A2：共享5V3A+18W（33W Max）

（USB-C2+USB-A2）+USB-C1：共享5V3A+45W（60W Max）

（USB-C2+USB-A2）+USB-A1：共享5V3A+18W（33W Max）

四口输出：

USB-C1+USB-A1+USB-C2+USB-A2：15W+15W（30W Max）

USB总功率输出：68W MAX（仅适用于海拔5000米及以下）

制造商：深圳市航嘉驰源电气股份有限公司

产品通过了CCC、CQC认证。





测得电源线长度约为1.88米。





测得充吧机身长度为139.71mm。





底部宽度为74.45mm。





高度为70.07mm。





冲吧W68机身拿在手上的大小直观感受。





另外测得产品整体重量约为525g。

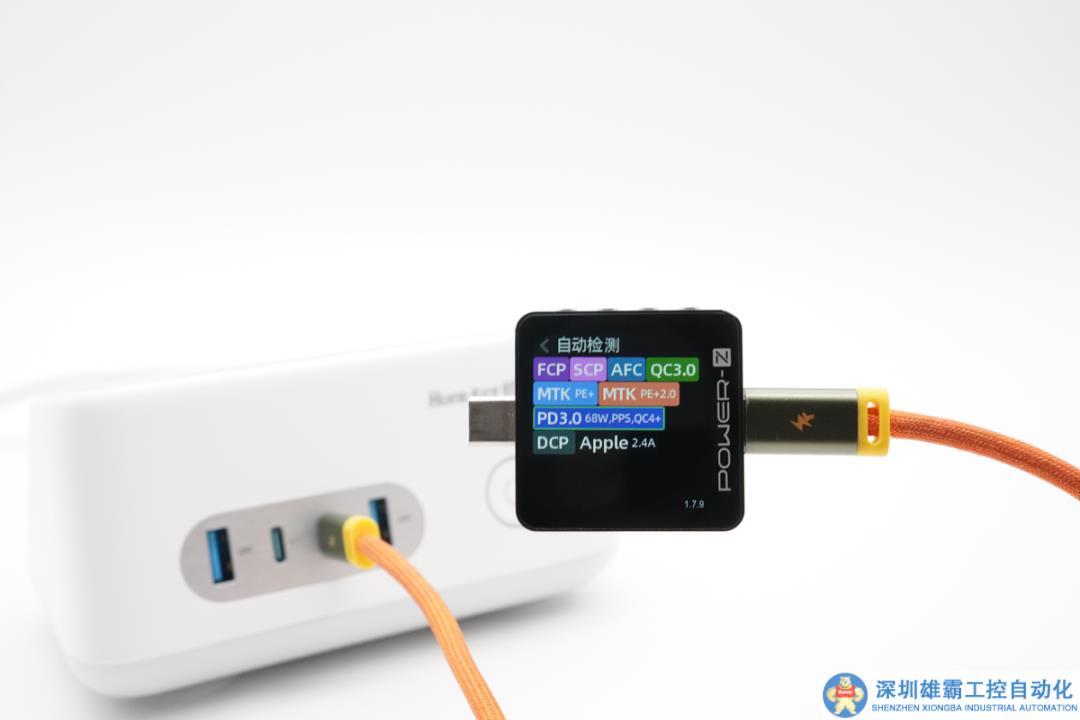

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/4+、PE2.0、PD3.0、PPS、DCP、Apple 2.4A充电协议。





并且PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V3.4A五组固定电压档位，以及5-11V3A一组PPS电压档位。





测得USB-C2口兼容协议和USB-C1口的一样。





此外PDO报文也完全相同，两个USB-C口性能完全一样，支持功率盲插。





测得USB-A1口支持FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充电协议。



测得USB-A2口兼容协议和USB-A1口的一样。

航嘉充吧W68拆解

看完了航嘉充吧W68的开箱和测试，下面就进行拆解，一起看看内部的设计和用料吧。



首先撬开底部外壳，壳体采用超声波焊接固定。





PCBA模块和导线使用螺丝固定在壳体内部。





固定输入导线的压板采用螺丝固定。





快充模块的塑料支架采用螺丝固定。





导线通过扎带扎紧固定。





导线通过壳体结构固定。





导线冷压端子焊接连接到PCBA模块。

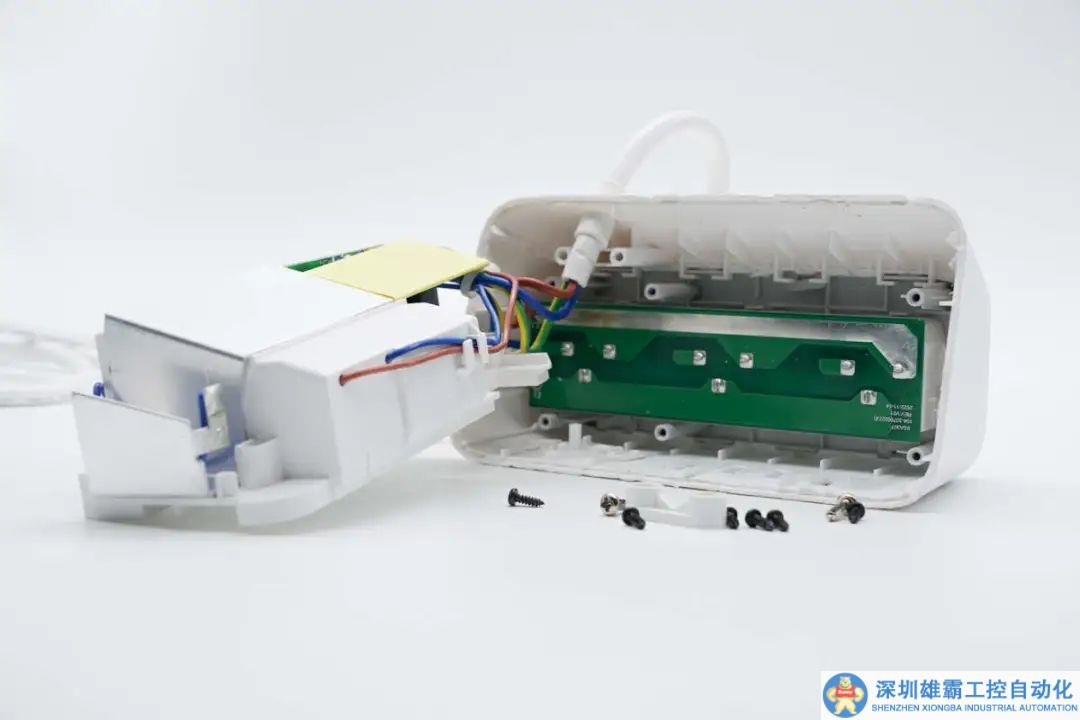

拧下螺丝取出内部PCBA模块。





左侧为控制供电的PCBA模块。





右侧为快充PCBA模块。





连接导线通过扎带固定。





快充模块导线通过开孔连接。





内部插座模块与控制供电的PCB连接。





导线通过焊接连接。





壳体内部一览，在内部为插座模块，侧边为控制供电的按键。





按键按钮和透光结构一览。





拆开卡扣固定的面板，内部插座模块一览。





插座模块通过焊接连接到PCB上。





插座正面覆盖安全门，防止异物进入。





拆下安全门，内部插座采用一体铜条设计，接触电阻更低，更加耐用。





插座内部铜条特写。





安全门机构通过弹簧复位。





内部模块覆盖铝制散热片，对应供电控制的位置粘贴胶带绝缘。





内部供电控制模块和快充PCBA模块一览。





从塑料壳体中取出快充PCBA模块。





壳体内部粘贴一片导热垫。





拆下供电控制的PCBA模块，壳体内部固定一片铝片散热。





导线通过焊接连接。





供电控制PCBA模块焊接保险丝，NTC热敏电阻，压敏电阻，滤波电容，降压电感和继电器。





背面焊接一颗降压芯片和MCU以及贴片按键。





输入端延时保险丝来自华德，规格为1.25A 250V。





NTC热敏电阻用于抑制上电的浪涌电流。





压敏电阻丝印TVR07471。





两颗M7二极管串联，半波整流。





两颗高压滤波电容和滤波电感特写。





高压滤波电容来自东佳，规格为400V 2.2μF。





滤波电感采用工字磁芯绕制，外套热缩管绝缘。





另一颗高压滤波电容规格相同。

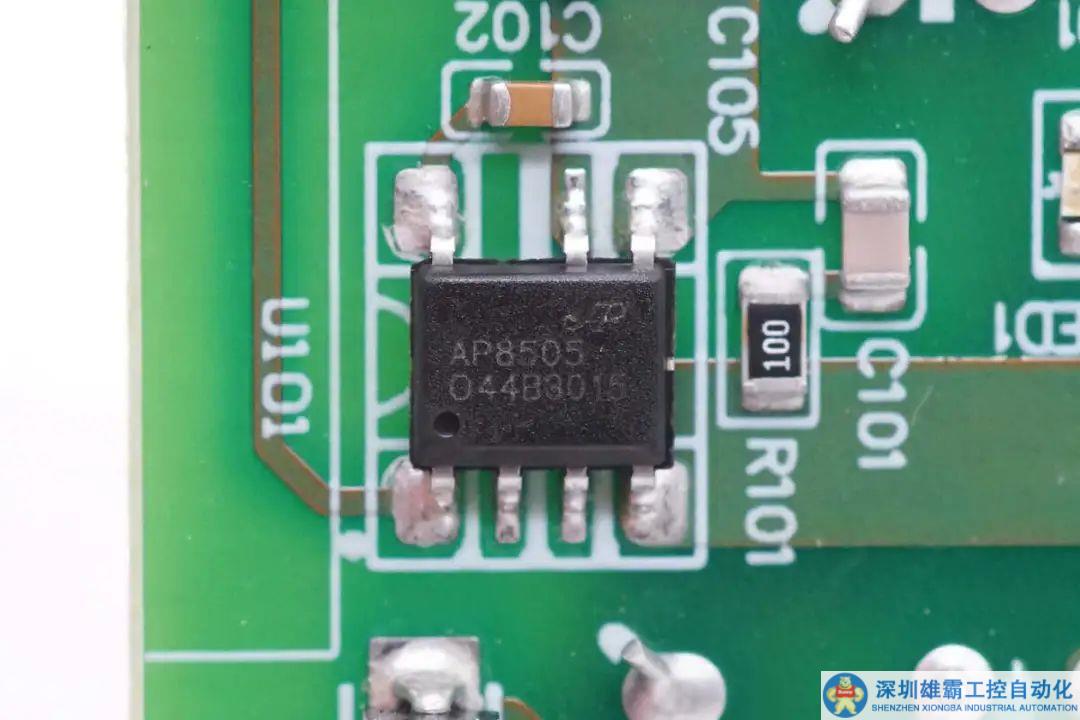

非隔离降压芯片来自芯朋微，型号AP8505，是一颗固定5V输出的高压降压芯片，芯片内置500V耐压高可靠MOS管，具备超低待机功耗，并具备过流保护，欠压保护和过热保护功能。





工字磁芯降压电感特写，外套热缩管绝缘。





输出滤波电容规格为220μF 10V。





用于控制继电器开关的无标MCU特写。





开关按键四周焊接LED指示灯。

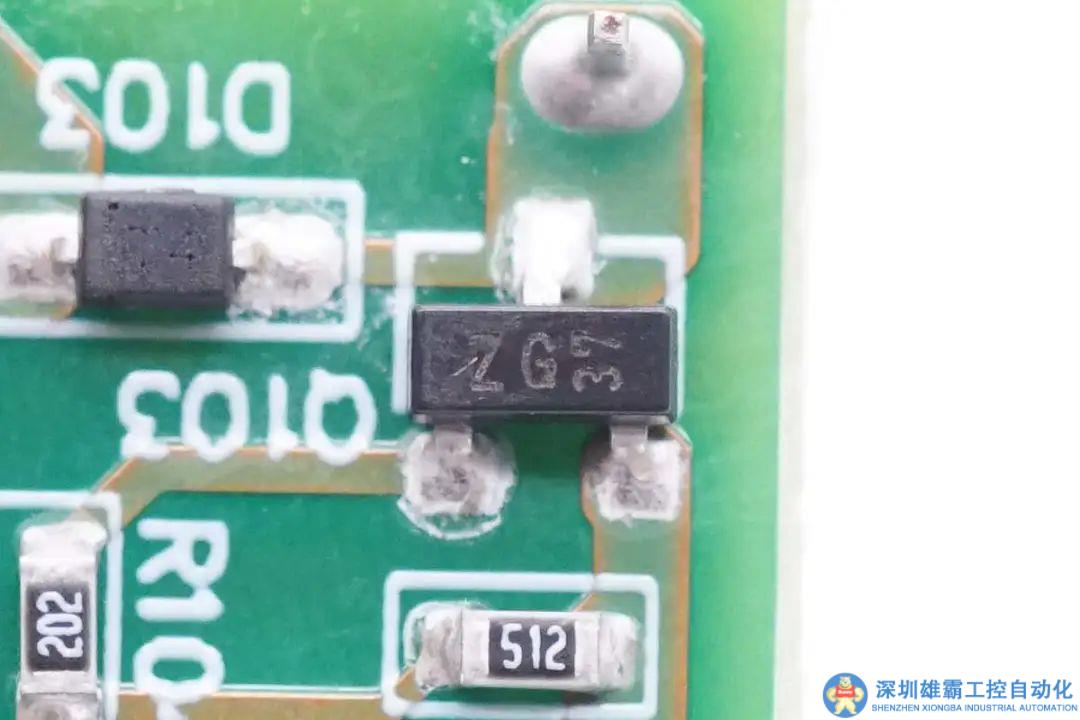

用于控制继电器开合的三极管丝印ZG。





控制全局供电的继电器来自汇龙仓，为932小型功率继电器，线圈电压为5V，触点额定电流10A。





快充PCBA模块一览，左上角焊接保险丝，NTC热敏电阻，共模电感，安规X2电容。下方焊接高压滤波电容，底部焊接开关变压器，右侧焊接滤波电容和输出降压小板。





PCBA模块背面覆盖塑料隔离板，插入PCBA模块开槽绝缘，在隔离板背面焊接金属片用于散热。





PCBA模块背面焊接整流桥，氮化镓合封芯片，反馈光耦，贴片Y电容和同步整流芯片。



通过对PCBA模块的观察发现，航嘉充吧W68采用反激开关电源设计，搭配同步整流，固定电压输出。输出采用两路单独的降压电路，实现两路独立快充输出以及功率自动分配功能。下面我们就从输入端开始了解快充PCBA模块的设计和用料。





PCBA模块输入端一览，焊接保险丝，NTC热敏电阻，共模电感和高压滤波电容。





交流输入导线冷压端子焊接。





输入端保险丝来自贝特电子，出料号932，规格为3.15A 250V。





NTC热敏电阻来自久尹，丝印10S2R5M，用于抑制插电的浪涌电流。





第一级共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘，底部焊接绝缘支架。





安规X2电容来自STE松田电子，规格为0.33μF。





侧面焊接蓝色Y电容，共模电感采用胶带缠绕绝缘。





第二级共模电感采用扁铜线绕制。





整流桥来自PY平伟，型号TMBFR310，规格为3A 1000V，使用两颗半桥连接，均摊发热。





两颗高压滤波电容来自Koshin东佳，规格为400V 27μF。





另一颗规格为400V 33μF。





还有两颗高压滤波电容来自Lelon立隆，规格均为15μF400V。





差模电感采用工字磁芯绕制，外套热缩管绝缘。





ACDC初级侧采用了东科半导体的合封氮化镓系列产品DK065G。其内部集成了650V/260mΩ氮化镓功率管，并集成了控制和驱动电路芯片。DK065G采用了专利的谷底锁定QR算法，在降低开通损耗，提高系统效率的同时，稳定的锁谷底算法避免了音频噪声的引入，大大简化了高功率密度反激电源的设计。DK065G具备完善的保护功能，支持输出过压保护，供电过压、欠压保护，过热保护等保护功能。





东科DK065G采用DFN8*8封装，外围元件精简，适用于高功率密度快充适配器，笔记本电源适配器等应用。



充电头网拆解了解到，东科氮化镓合封芯片此前还被联想小新65W氮化镓充电器、佳域45W双C口氮化镓充电器、佳域35W双C口氮化镓充电器、华科生65W 2C1A氮化镓充电器等产品采用，质量获客户一致认可。





侧面焊接电解电容，变压器和固态滤波电容以及USB-A母座。





为主控芯片供电的滤波电容来自艾华，规格为4.7μF 50V。





变压器磁芯外套塑料壳并粘贴胶带绝缘。





插件式蓝色Y电容特写。





两颗贴片Y电容来自南方宏明。





1009光耦用于输出电压反馈。

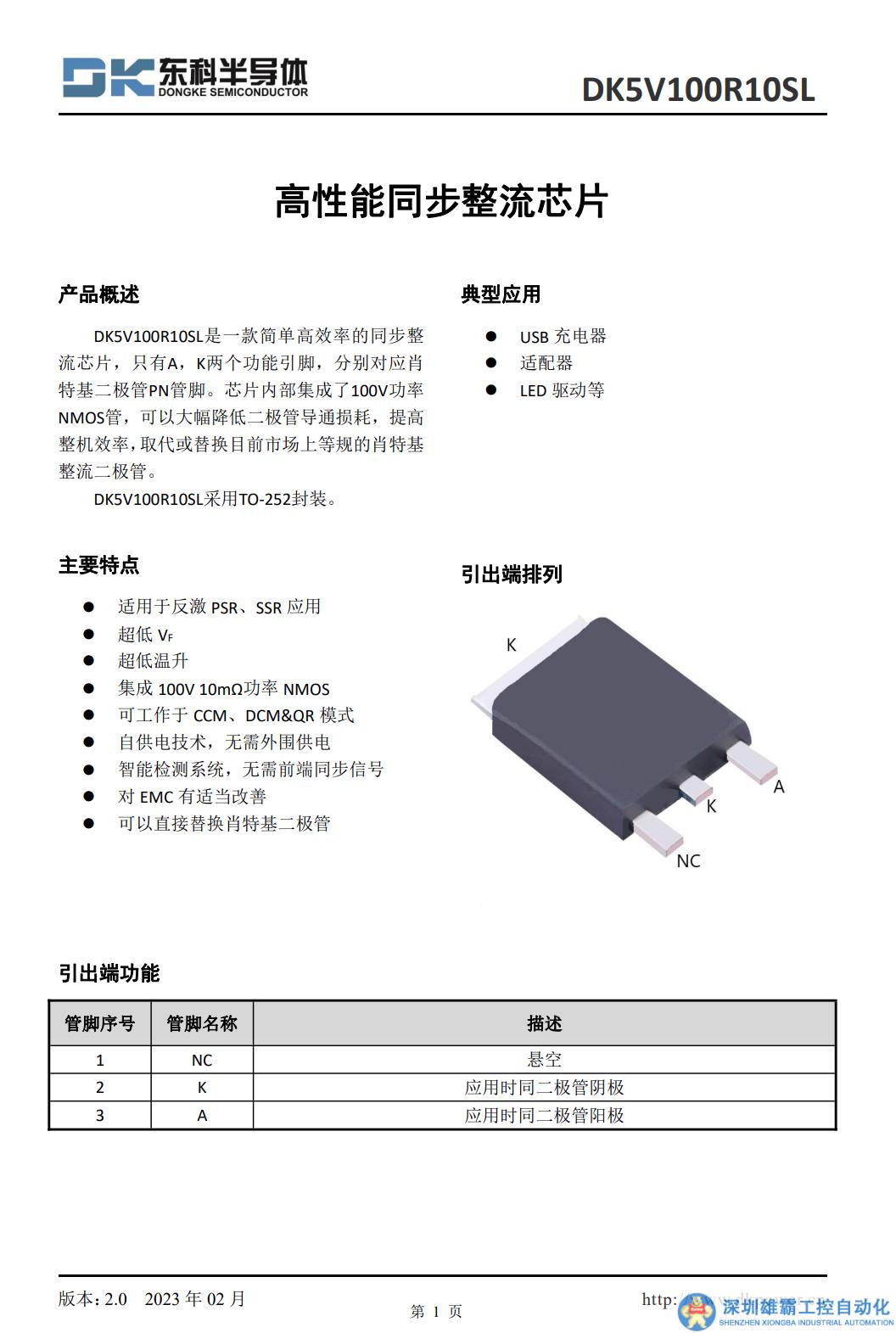

同步整流芯片来自东科，型号DK5V100R10SL，是一颗无外围的同步整流芯片。芯片内置100V耐压，10mΩ导阻的同步整流管，可以大幅降低传统肖特基二极管的导通损耗，直接替代肖特基二极管，提高电源的转换效率，并改善EMI。





东科DK5V100R10SL支持CCM/DCM/QR工作模式，内置智能检测，无需同步信号。芯片具备自供电技术，无需外围元件，适用于USB PD快充，电源适配器和LED驱动电源，采用TO252封装。





滤波固态电容来自钰邦，规格为560μF 25V，两颗并联。

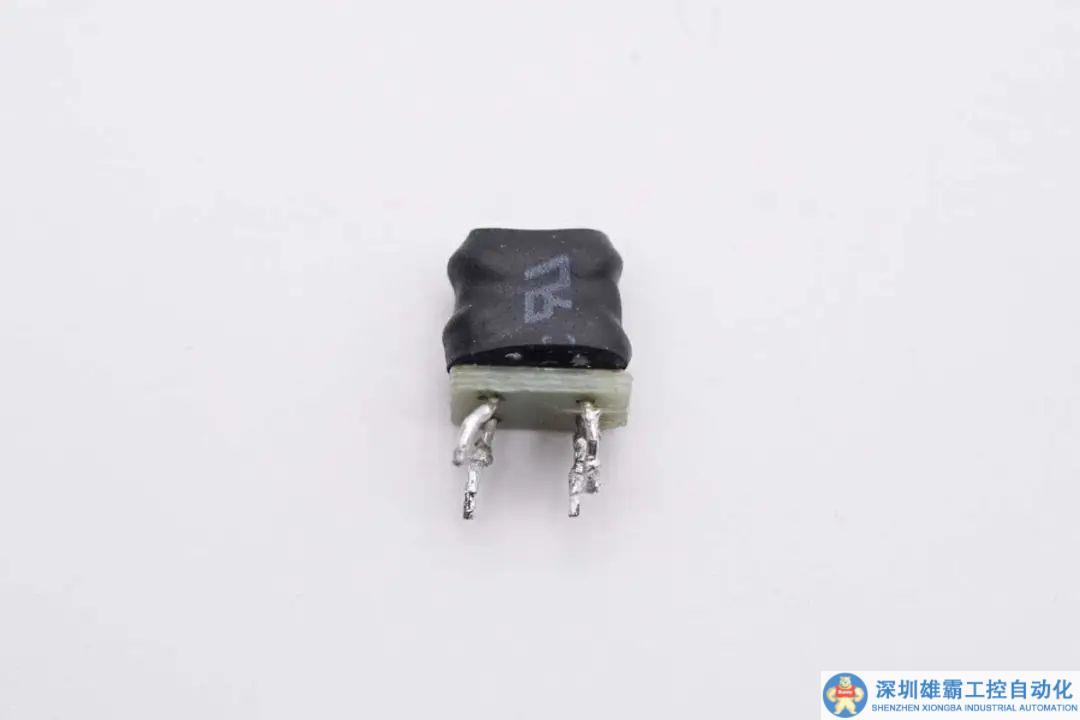

输出滤波电感采用漆包线绕制，底部垫电木板绝缘，并外套热缩管绝缘。





输出端降压小板一览，焊接降压电感，输出滤波电容，同步降压开关管，VBUS开关管和USB-C母座。





背面焊接两颗协议芯片和对应的降压控制器和开关管，还焊接TVS二极管和滤波电容。

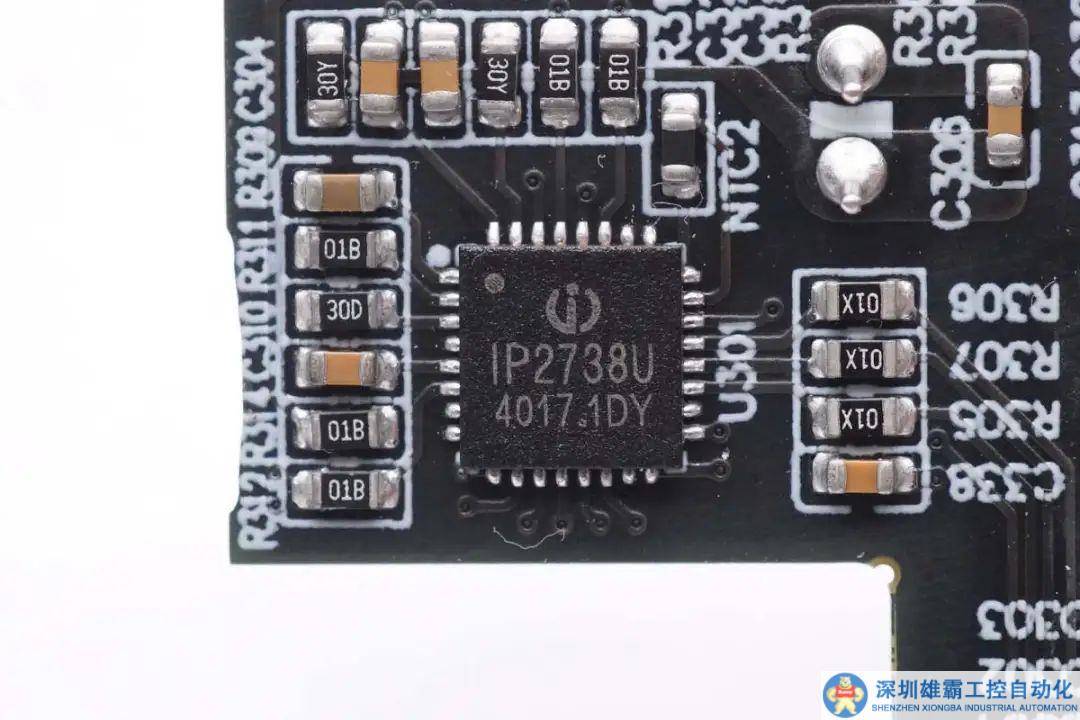

协议芯片采用英集芯IP2738，这是一颗双路协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。





英集芯IP2738内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。



充电头网了解到，英集芯IP2738此前已被麦多多40W双USB-C氮化镓充电器、爱兰博140W 2C1A氮化镓充电器、安克65W 2C1A二合一氮化镓超极充、绿联140W 2C1A氮化镓充电器，英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用，性能质量获得客户的高度认可。





另一路协议芯片也采用英集芯IP2738。





用于降压输出的同步整流降压控制器来自英集芯，型号为IP6550，是一款支持36V输入的同步降压控制器，内置NMOS管驱动，外置两个MOS管进行高效同步整流降压。IP6550通过反馈引脚调节输出电压。开关频率135KHz，输入端耐压48V，内置完善的保护功能。英集芯IP6550采用3*3mm QFN16封装，可实现简化的同步降压转换电路设计。





IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪应用。同步整流降压具有高转换效率，高输出电流可用于多口5V输出，搭配PD协议芯片可实现宽范围电压调节，满足USB PD3.1的应用。





两颗同步降压管来自AOS万代，型号AON7544，NMOS，耐压30V，导阻4.1mΩ，采用DFN3*3封装。





降压电感采用磁环绕制。





输出滤波电容来自PolyCap柏瑞凯，为RN系列小尺寸固态电容，规格为25V 220μF。



充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。





VBUS开关管来自威兆半导体，型号VS3622DE，双NMOS，耐压30V，导阻10mΩ，支持5V逻辑电压驱动，采用PDFN3333封装。





威兆半导体 VS3622DE 详细资料。





四颗丝印WA的TVS二极管用于USB-C接口静电保护。





四颗MLCC滤波电容特写。





四颗10mΩ取样电阻用于两个USB-C和两个USB-A口电流检测。





USB-C母座采用蓝色胶芯，过孔焊接固定。





两个USB-A母座焊接在快充模块的PCB上。





USB-A母座采用蓝色胶芯，正负极加宽设计，支持大电流快充。





母座背面采用金属外壳加固。



全部拆解一览，来张全家福。

充电头网拆解总结

航嘉充吧W68采用梯形立体机身设计，在正面设有三个新国标五孔插孔，并配有安全门，使用安全又方便。侧面设有两个USB-C和两个USB-A接口，具备68W PD快充输出，方便为笔记本电脑和手机充电。此外还配有总控电源开关，一键全局断电，底部配有定制吸盘结构，固定在桌面上不易滑动。

充电头网通过拆解了解到，航嘉W68内部采用两块PCB组成，其中一块通过按钮控制继电器，实现全局供电控制。另一块PCB为快充模块，采用东科DK065氮化镓合封芯片，搭配东科DK5V100R10SL同步整流芯片，固定电压输出，为垂直焊接的降压小板供电。

降压小板采用英集芯IP2738协议芯片搭配IP6550同步降压控制器，使用AOS AON7544同步降压管，搭配威兆半导体VS3622DE双NMOS用于USB-C和USB-A接口输出控制。PCBA模块采用单独的塑料外壳固定，配有导热垫和散热片，插座采用一体铜条结构，焊接连接，内部做工扎实可靠。
