ABB 5SHY4045L0006 / 3BHB030310R0001 / 3BHE039203R0101 / GVC736CE101 大功率IGCT功率与门极驱动系统

产品核心简介

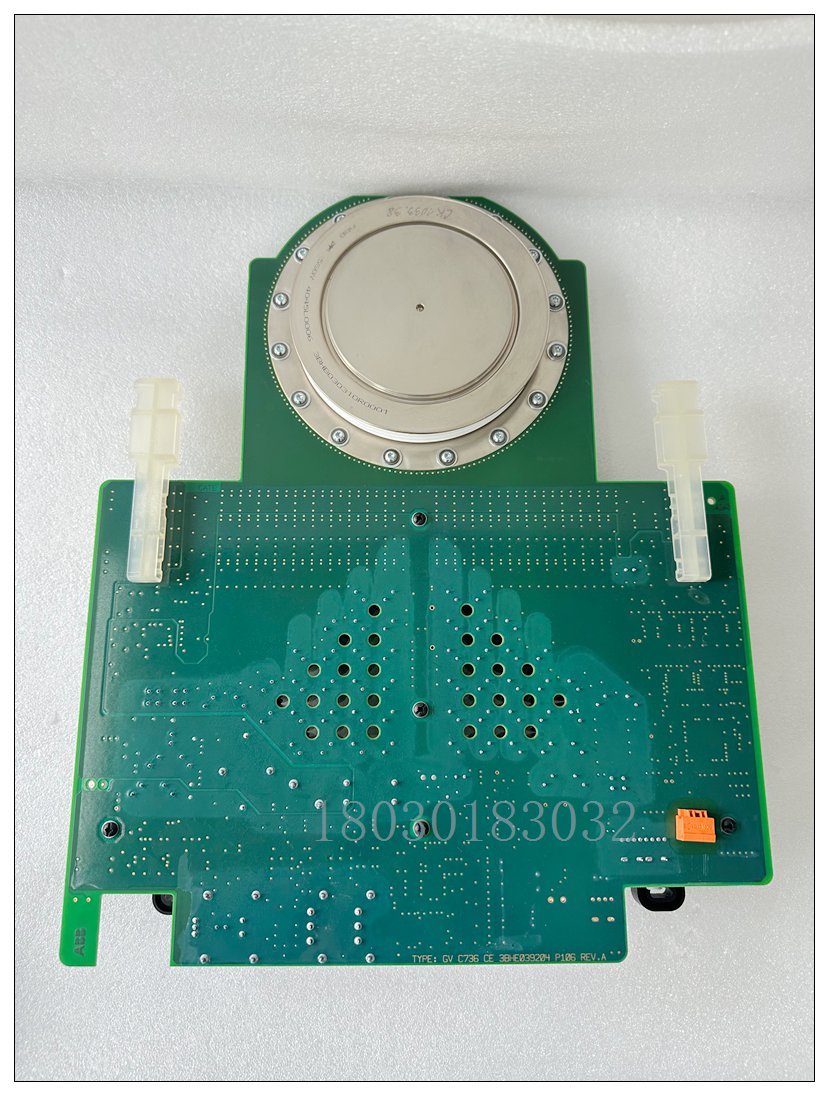

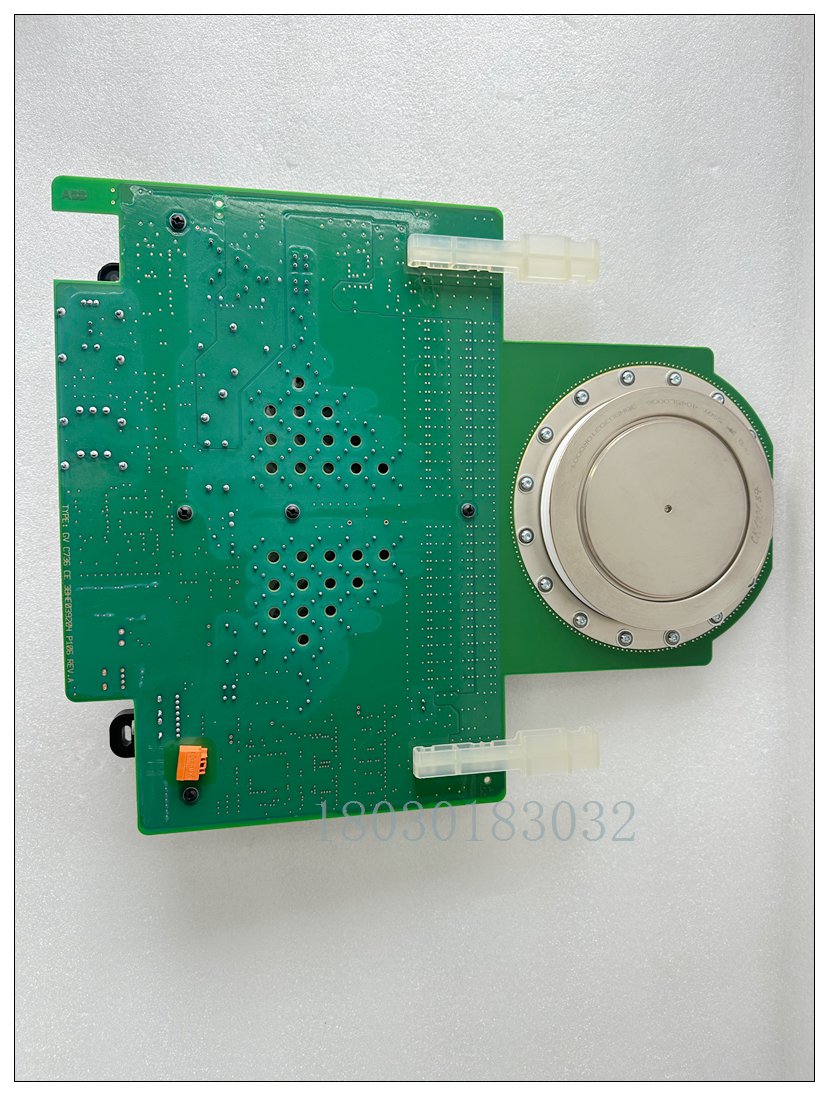

这套系统由ABB 5SHY4045L0006（订货号3BHB030310R0001）4500V/4000A压接型集成门极换流晶闸管，与3BHE039203R0101/GVC736CE101专用门极驱动单元组合而成，是面向中压大功率电力变换场景的无缓冲高可靠半导体解决方案。它融合了晶闸管极低通态损耗与晶体管亚3微秒快速关断的优势，省去了传统方案中体积庞大的外部缓冲电路，大幅缩小系统体积并降低杂散电感。该产品瑞典原厂制造，是ABB ACS6000/ACS800MV中压变频器、高压直流输电及柔性交流输电装置的核心功率单元，在40℃环境下平均无故障时间超100万小时，失效率远低于ABB半导体标准要求。

主要技术规格

同系列型号推荐

• ‌5SHY4045L0001‌：同规格4500V/4000A早期版本，安装尺寸完全兼容，可直接替换老旧ACS6000变频器备件

• ‌5SHY4045L0004‌：4500V/4500A大电流升级款，内置反并联续流二极管，专为10MW以上新能源变流器优化

• ‌5SNG4045L0001‌：同电压电流等级焊接式IGBT替代方案，适合可外接缓冲电路的成本敏感场景

• ‌5SHX1445H0001（3BHL00391P0101）‌：4500V/1445A低功率IGCT，适配ACS1000中压变频器和STATCOM模块

• ‌AGDD-15C / AGDV-15C‌：ABB原厂配套门极驱动单元，可直接替代GVC736CE101实现即插即用

专业质量控制测试标准操作规程

1. ‌外观与防伪核验‌：检查陶瓷外壳无微裂纹，确认激光蚀刻型号与包装标签完全一致，印刷模糊、标识错位的产品直接判定为不合格。

2. ‌门极电阻测试‌：用高精度万用表测量门极-阴极电阻，有效读数需稳定落在‌1~10Ω‌区间，开路或短路均判定器件失效。

3. ‌绝缘耐压测试‌：在阳极-阴极两端施加1000V直流兆欧表测试，绝缘电阻需≥‌100MΩ‌；门极-发射极回路用500V测试，绝缘电阻≥10MΩ，严禁超压测试损坏门极结构。

4. ‌门极脉冲功能测试‌：将模块装入测试工装，接入隔离+15/-9V门极电源，注入校准光触发脉冲，验证开通延迟<1μs，状态反馈信号5μs内正常返回。

5. ‌局放与dv/dt测试‌：直流母线升压至额定4500V的10%，执行1kHz 50%占空比开关操作，确认dv/dt控制在‌1000V/μs‌以下，宽带示波器未检测到局部放电噪声。

6. ‌满载热筛选测试‌：额定水冷条件下以100A空载全电压运行30分钟，红外热像仪监测壳温，确认无热点超过85℃，结壳热阻Rth(j-c)符合出厂指标。

7. ‌文档与溯源管理‌：完整记录所有测试数据、序列号和操作人员签字，按ABB PPAP要求随货附带测试报告，原始记录至少留存12个月。

新模块安装规范

1. ‌安装前准备‌：佩戴经校准的防静电手环（电阻<1kΩ），确认系统完全断电且直流母线电容充分放电至少30分钟，准备好液压压力机、感压胶片、扭矩扳手和0.5W/mK导热硅脂。

2. ‌机械安装操作‌：打磨清洁散热器表面至平面度≤0.03mm，均匀涂抹0.1mm厚导热硅脂。将IGCT置于两片散热器之间，以1kN/s速率缓慢升压至‌70kN‌，通过感压胶片确认全接触面压力分布均匀。M12-8.8级母排螺栓按星形顺序拧紧至‌35Nm‌，避免局部应力不均。

3. ‌冷却系统连接‌：用去离子水冲洗管路，润滑O型圈后连接水路，执行1.5倍额定压力保压10分钟确认零泄漏。控制进水温度<40℃，流量≥10L/min，电导率≤5μS/cm，pH值维持在7~8区间。

4. ‌电气与光纤接口处理‌：屏蔽双绞线门极电源线与大功率母排间距≥30cm，屏蔽层仅在驱动侧单端接地。插入LC双工光纤前用异丙醇清洁UPC端面，避免信号衰减过大导致触发失败。

5. ‌分步上电调试‌：先单独给门极驱动供电，确认所有状态指示灯正常点亮。直流母线电压逐步升至10%（450V），发送1kHz门极脉冲序列，监测Vce钳位电压<10V。逐步提升至4500V空载运行，确认开通关断波形无畸变，死区时间整定至3~5μs后才可带满负载。

应用场景及特点

• ‌高压直流与柔性输电‌：作为模块化多电平换流站核心开关器件，用于远距离大容量输电、STATCOM电网电压稳定控制和固态断路器，压接结构支持多器件串联堆叠组成百千伏换流阀组，可靠性远超传统器件方案。

• ‌中压工业传动‌：直接作为ABB ACS6000/ACS800MV 3~7.2kV中压变频器的核心部件，驱动矿山、油气、冶金行业的大型压缩机、矿井提升机和轧机，无缓冲设计相比传统GTO方案系统体积缩小30%。

• ‌新能源发电‌：集成于10MW以上海上风电全功率变流器和集中式光伏并网逆变器中，凭借极低的导通损耗最大化发电量，大幅降低运维成本。

• ‌船舶与轨道交通‌：应用于全电力推进船舶和高速机车牵引逆变器，满足严苛的冲击振动标准，在极端海洋环境下仍可长期连续运行。

常见问题解答

• ‌Q：可以用普通GTO或常规晶闸管直接替换这个IGCT吗？‌
  A：绝对不允许。该门极驱动电路需要特殊的超快换流脉冲实现精确di/dt控制，强行替换会瞬间烧毁GVC736CE101驱动板，引发逆变器灾难性故障。

• ‌Q：新模块正常运行3个月后突然失效，最可能的原因是什么？‌
  A：90%以上的早期失效源于夹紧力不当或导热界面劣化。压力不均会造成内部陶瓷微裂纹，重复使用导热硅脂会形成局部热点引发热失控，需重新按星形顺序紧固螺栓并更换导热介质。

• ‌Q：不施加全高压，如何离线判断IGCT是否损坏？‌
  A：执行低压门极测试：给GVC736CE101驱动板接入+15/-9V隔离电源，发送光触发指令，确认状态反馈正常切换。若门极电阻开路/短路或无反馈信号，模块已永久损坏。

• ‌Q：失效的IGCT模块可以维修后复用吗？‌
  A：完全无法维修。这类产品是全密封压接结构，内部没有任何可维护部件。市面上所谓的"翻新IGCT"本质是清理过的失效件，装机后必然发生灾难性故障。

• ‌Q：未使用的备件模块最长可以存放多久？‌
  A：存放在0~30℃、相对湿度≤60%的防静电袋中，理论上可长期保存。存放超过10年的模块装机前只需重新测试门极电阻即可正常使用。
