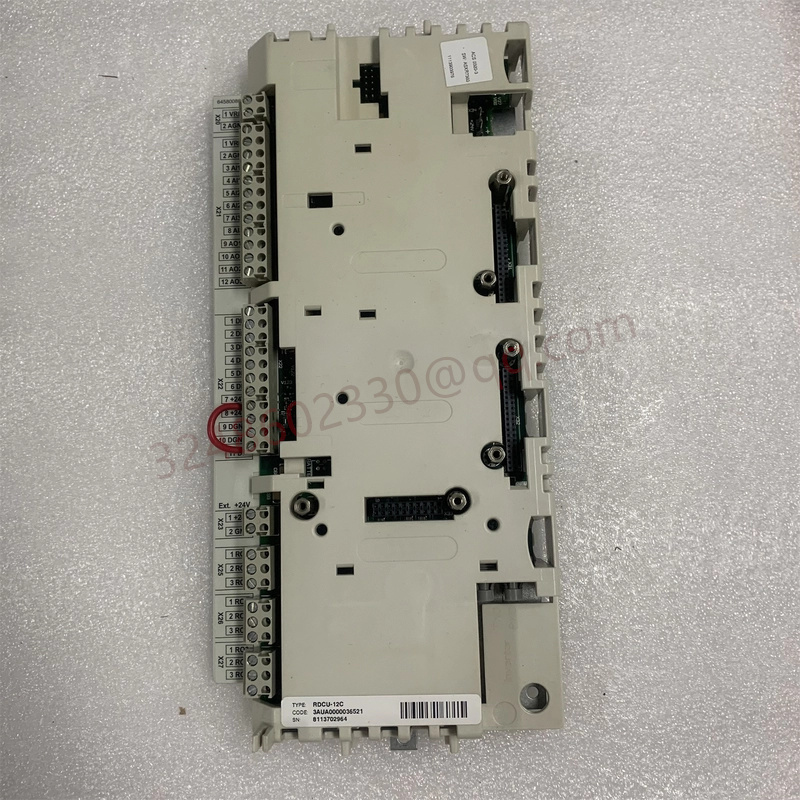

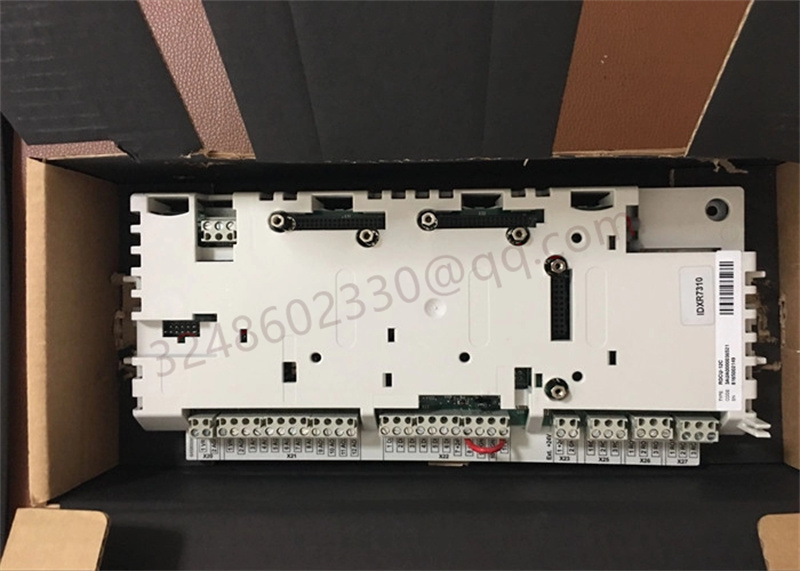

ABB RDCU-12C 多线程控制器

主要特点与优势

• 多线程并行控制：32 位工业微处理器配合 128 MB RAM，允许 8 条逻辑任务并发执行，扫描周期低至 1 ms，保证多回路控制互不阻塞。
• 高密度 I/O：
  • 12 路通用输入（8 数字 + 4 模拟），支持 0–250 V AC/DC 或 4–20 mA，精度 ±0.2 %。
  • 8 路继电器/晶体管混合输出，触点 2 A，可直接驱动接触器、报警灯或电磁阀。
• 全协议通信：板载 2×以太网（10/100 M）、RS-485、可选光纤接口，支持 IEC 61850、Modbus-TCP、PROFINET、OPC UA，无需额外网关即可与 PLC、DCS 或 SCADA 无缝对接。
• 宽压冗余电源：主电源 85–300 V DC/AC 自适应，可选 24 V DC 辅助供电；电源丢失后电容保持 50 ms，确保关键数据不丢失。
• 工业级可靠性：-40 °C … +70 °C 无降额运行、IP67 防护、涂层板抗盐雾，MTBF>100 000 h，满足海上平台及沙漠变电站需求。

技术规格

典型应用场景

• 变频器配套：作为 ACS800/ACS880 的 I/O 扩展板，实现电机启停、转速给定与故障联锁。
• 电力系统：变电站馈线保护、电容器组投切、母线差动后备。
• 过程工业：石化装置泵阀联动、反应釜温压联锁、批次配料控制。
• 智能楼宇：照明调光、空调风机 VFD 控制、消防应急切换。

相关产品

• RDCU-12C-CABLES：预装 2 m 光纤及端子套件，简化现场布线。
• RMIO-11C：配套远程 I/O 板，为 RDCU-12C 额外提供 20 路数字量和 8 路模拟量，满足高通道需求。
• ACS880-MULTI-DRIVE：高功率变频柜，与 RDCU-12C 组成完整多传动方案。
