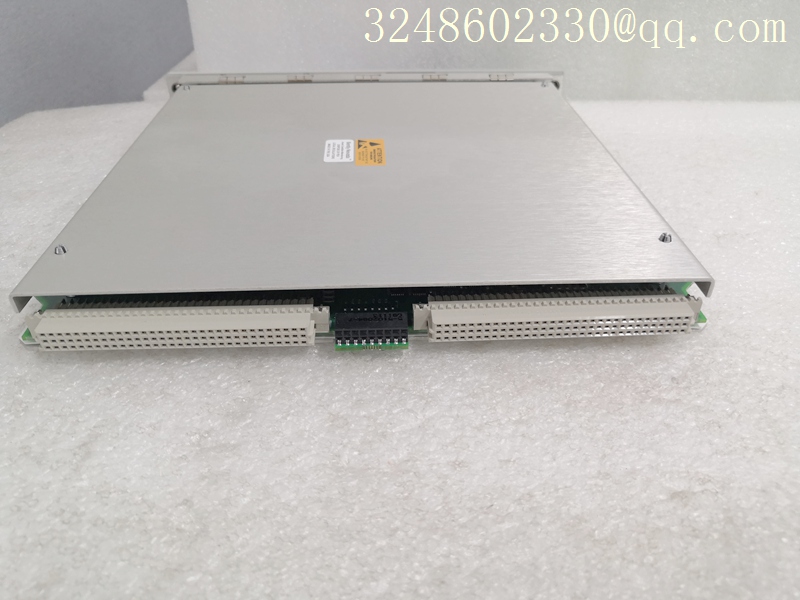

Bently 176449-02（3500/42M 四通道涡流 / 地震振动监测模块）
一、基础信息
订货编号：176449-02
模块型号：3500/42M Proximitor/Seismic Monitor
品牌：Bently Nevada（贝克休斯旗下，原本特利）
系统归属：3500 机组保护监测系统核心模拟 I/O 卡
定位：4 通道通用采集卡，同时兼容电涡流位移探头与加速度 / 速度地震传感器，用于汽轮机、压缩机、风机轴系保护
安全认证：SIL3、API670、CE、ATEX、IECEx 防爆认证
供电：由 3500 机架背板统一供电，典型功耗 6.5W
热插拔：支持机架带电插拔更换，无需整机断电
二、通道与输入规格（4 路独立通道，可两两配对组态）
1. 支持传感器类型
电涡流探头（Proximitor）：3300/3500 系列位移传感器，测轴径向振动、轴向位移、差胀、偏心
地震式传感器：压电加速度计、磁电式速度传感器，测机壳振动、轴承振动、REBAM 轴承特征值
双探头组合：可组态轴绝对振动（涡流 + 加速度复合计算）
2. 传感器供电
每通道独立输出 -24VDC 给涡流前置器供电，带短路、断线诊断报警
3. 测量性能
AD 采样：24 位高精度模数转换
采样周期：单通道 10ms
测量精度：满量程 ±0.33%
可配置滤波：高低通、带通数字滤波、积分 / 微分运算（加速度转速度、位移）
4. 可组态监测功能（单通道任选）
径向振动、推力轴位移、差胀、偏心、REBAM 轴承分析、加速度、振动速度、轴绝对振动、圆度区间监测
三、输出接口（面板 BNC 端子 + 背板输出）
缓冲传感器输出（Buffered Output）
4 路 BNC 缓冲原始传感器信号，可外接示波器、数据采集仪做离线分析
4–20mA 模拟量输出
每通道一路标准 4-20mA，上传 DCS/PLC 显示实时振动 / 位移数值
系统背板总线：与 3500/20 RIM 机架接口模块通讯，上传报警、峰值、频谱数据Baker Hugh...
四、报警与诊断
每通道独立Alert 预警 + Danger 危险两级可编程报警
内置全回路诊断：探头断线、前置器短路、传感器电源故障、模块内部硬件自检
前面板状态 LED：电源、运行正常、通道故障、危险跳闸指示灯
五、环境机械参数
工作温度：-30℃ ~ +65℃
存储温度：-40℃ ~ +85℃
湿度：5%～95% 无凝露
重量：约 0.6kg
安装：标准 3500 机架单槽位插入式安装
隔离耐压：传感器回路与背板总线 2500VAC 隔离
六、能否直接上机使用？
1. 全新原装 176449-02
同规格 3500 标准机架可直接热插拔上机：
插入任意空闲 I/O 槽位，锁紧卡扣；
连接 BNC 传感器线缆；
上位机 3500 组态软件配置通道传感器类型、量程、报警值，下载后立刻投入保护监测。
2. 拆机二手 / 翻新模块
严禁直接上机，必须完整检测：
4 通道全部 - 24V 传感器电源空载 / 带载测试；
涡流、速度两种信号全量程输入校验精度；
缓冲输出、4–20mA 回路功能测试；
诊断报警、断线短路保护功能验证；
检查电路板无腐蚀、电容无鼓包，老化 2 小时无异常再装机。
七、同型号后缀区分（避免混淆）
176449-02：标准版 3500/42M，常规工业机柜使用
176449-02T：三防涂层版本，海上平台、高腐蚀化工场景专用
176449-01：老款 3500/42，硬件不通用，无法互换
八、典型应用场景
火电 / 燃气轮机、离心压缩机、大型风机、空分机组、油气透平机组，实现旋转机械振动安全联锁保护。
