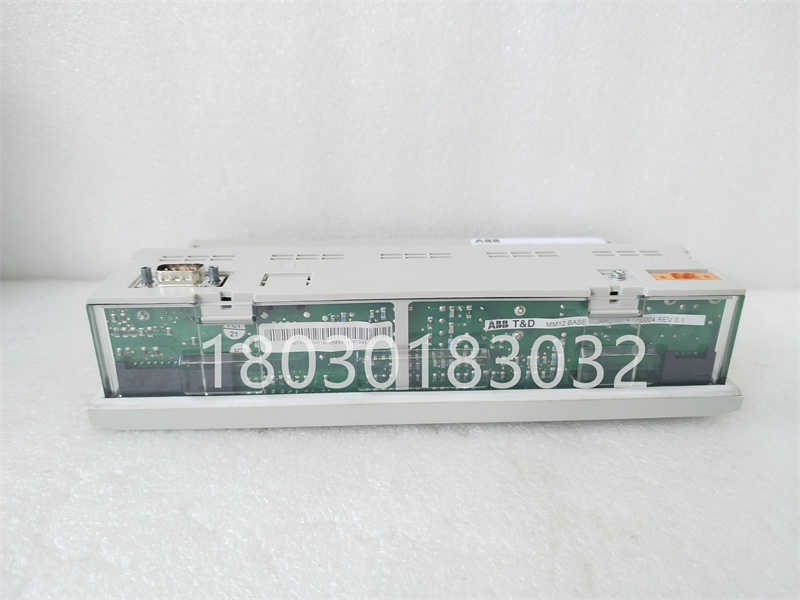

ABB REF542plus 多功能保护和控制单元

核心功能与技术特点

多功能集成

• 保护功能：支持多种保护方案，包括过流保护、反时限过流保护、接地故障保护、电压保护、差动保护等，用户可通过软件配置实现多达 24 种保护方案。
• 控制功能：支持本地和远程断路器、隔离开关的分合闸控制，以及可编程逻辑控制（PLC），用于实现本地自动化（如联锁、顺序控制、备用电源自动投切）。
• 测量功能：高精度测量三相电流、电压、频率、有功功率、无功功率、视在功率、功率因数、电能等。
• 通信与集成能力：支持 IEC 61850、Modbus、Modbus TCP 等标准协议，提供以太网、RS485 等接口，可无缝集成至 ABB 或第三方变电站自动化系统。

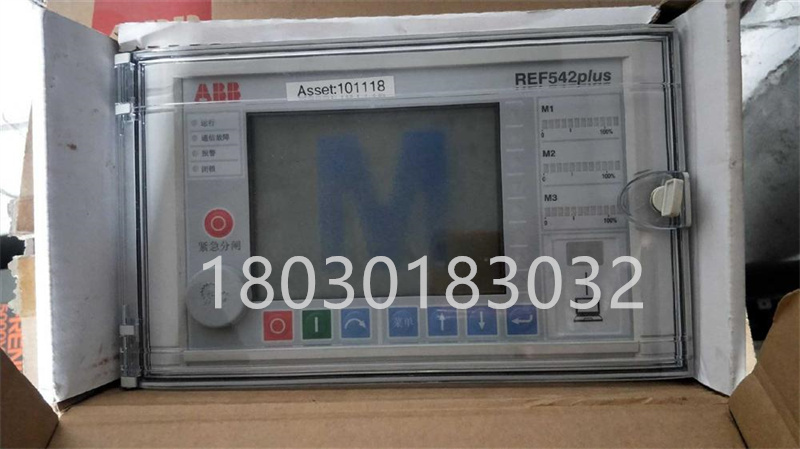

图形化人机界面（HMI）

• 高清晰度显示：采用大屏幕 LCD，支持中文界面，可实时显示一次系统单线图、测量值、事件记录等信息。
• 触摸屏操作：支持参数配置、报警确认、控制操作（如分合闸），操作逻辑直观易用。
• 多语言支持：适配全球用户需求，提升本地化体验。

自诊断与维护

• 状态监控：实时监测开关设备状态（如弹簧储能时间、跳闸线圈回路）、电流/电压输入断线等异常。
• 事件记录：存储故障录波、操作日志，便于事后分析与运维决策。
• 维护建议：定期检查接线松动、电源电压稳定性，提供维护记录模板，降低故障风险。

应用场景

• 配电网与变电站：快速切除故障区域，保障系统可靠性；保护变压器、断路器等关键设备。
• 工业电力系统：保护制造业、化工厂等场景的电机、开关设备免受过载、短路故障影响。
• 新能源领域：适用于风力发电、太阳能逆变器的电力保护，确保清洁能源系统的稳定运行。
• 基础设施：保护医院、数据中心等关键设施的供电，避免因电力故障导致的业务中断。

技术参数

• 额定电压：支持中压和低压电力系统。
• 通信接口：支持 IEC 61850、Modbus、PROFIBUS 等多种通信协议，配备光纤接口。
• 显示界面：配备 HMI 图形用户界面，支持中文显示。
• 防护等级：符合工业级防护标准，适应恶劣环境。
• 安装方式：支持导轨安装或面板安装，便于集成到现有系统中。

ABB REF542plus 以其强大的多功能集成、灵活的配置能力和高可靠性设计，成为中压配电网络中不可或缺的保护和控制装置，广泛应用于变电站自动化、工业电力系统、新能源领域和基础设施等多个领域。

ABB REF542plus 支持的保护方案

1. 过流保护：
   • 定时限过流保护：支持相电流和零序电流检测。
   • 反时限过流保护：提供四种电流-时间特性曲线（正常反时限、非常反时限、极端反时限、长时反时限）。
   • 方向过流保护：支持电压存储和虚拟电压功能，即使电压互感器/传感器附近发生故障，也能产生方向判定信号。
2. 电压保护：
   • 过压保护：防止电压过高对设备造成损害。
   • 欠压保护：确保电压过低时及时采取措施。
   • 电压不平衡保护：监测电压不平衡情况，保障电网稳定性。
3. 差动保护：
   • 变压器差动保护：防止变压器内部短路。
   • 电动机差动保护：保护电动机免受内部故障影响。
4. 接地故障保护：
   • 零序电流保护：检测零序电流，防止接地故障。
   • 扇形方向接地故障保护：最多支持10个扇区方向接地故障保护功能。
5. 热保护：
   • 电缆热保护：基于温度或电流积分算法，防止电缆过载。
   • 变压器热保护：保护变压器免受热过载影响。
   • 电动机热保护：防止电动机因过载而损坏。
6. 其他保护功能：
   • 反向功率保护：防止反向功率对系统造成损害。
   • 同步检查：确保设备在同步状态下运行。
   • 远距离保护：适用于输电线路故障检测。
