1简介1.1测量原理

AO2000-LS25是一种光学仪器，其基本原理是过程一侧的发射器单元向过程对侧的接收器单元发射红外激光，然后测量过程中的气体分子对光的吸收量。

其测量原理叫做红外单吸收线光谱法，以大多数气体吸收特定波长的光为基础。吸收量与过程中气体浓度成正函数关系。图1-1对测量原理进行了说明。

图中文字:

Transmitter:发射器Path:光程Receiver :接收器Gas:气体Transmission:传输Absorption line:吸收线

图1-1: AO2000-LS25测量原理

在所选的吸收线上对二极管激光波长进行扫描，由于在二极管激光器和探测器之间光程上特定气体分子的吸收，所测的光强度是激光波长的函数。为了提高灵敏度，采用了波长调制技术:在扫描吸收线时，激光波长会被轻微的调制。探测器信号被分解为激光调制频率的谐波的频率成分。第二个谐波信号被用于测量吸收气体的浓度。

由于其他气体在此特定波长无吸收线，因此不会受其他气体直接干扰。被测气体的浓度与吸收线幅度成比例。

但是，还有另外一种干扰，这种干扰可能会影响被测气体的浓度。这就是由分子碰撞而产生的线展宽。不同类型的分子可能会有不同的吸收线展宽。例如，当水蒸气的含量从0%上升到30%时（假设温度上升），吸收线的线宽会变化1.5倍。如果所有其他气体参数保持恒定，这将使吸收线幅度减小相同的量。如果没有考虑吸收线宽度的变化，这将使被测气体的浓度相应地减小。普通的红外气体监测器常常会受到这种干扰。AO2000-LS25能够自动补偿由其他气体所产生的吸收线宽度的差异。补偿的方法是从先进的数字滤波技术测量的第二谐波信号中提取线宽信息。这使AO2000-LS25对测量区域中的其他气体完全不敏感，也就是说没有任何干扰。这种自动线宽补偿功能是一选项，可以取消。

注意:AO2000-LS25只测量具有自由分子的特定气体，因此对与某些其他分子结合成的复合分子和附着或在微粒和液滴中溶解的分子不敏感。在将测量结果与其他测量技术的结果进行比较时，应注意这些问题。

1.2仪器说明

AO2000-LS25包括三个不同的单元:·带有吹扫单元的发射器单元

·带有吹扫单元的接收器单元.电源

发射器单元使用标准的DN50法兰与测量区连接。该单元包括一个温度稳定的二极管激光器、准直光学系统和主电路板。激光器被调制到特定的波长和频率，使其能够进行气体探测。每种被测气体都有其特定的波长，在0.7-2um 范围内。通过变化直流电源电流,可在气体的吸收线上扫描激光器波长。

发射器单元也包括主电路板和显示器。通过RS232连接线，个人计算机可以与此主电路板进行通信，从而能够对该仪器进行维护和标定。

接收器单元使用标准DN50法兰与测量区进行连接。该单元包括一个透镜，能够将激光聚焦于探测器上。探测的信号被放大，然后通过电缆被传输到发射器单元。

图中文字:

Transmitter Unit ( Laser):发射器单元（激光器)Receiver Unit( Detector):接收器单元（探测器)Purge Gas Outlet:吹扫气出口

Purge Gas Inlet:吹扫气入口Process Gas:过程气

Optical Path Length:光程长度Calibration Gas Inlet:标定气入口Calibration Gas Outlet:标定气出口Purge Gas Inlet:吹扫气入口

Purge Gas Outlet:吹扫气出口Ethernet:以太网

Power Supply:电源

Service Laptop:维护笔记本电脑

CAT.5 for outdoor use resp.direct burial, UV resistant, PVC double outer shealth:CAT.5户外使用，直埋，防紫外线，PVC双层外壳

AO2000 Central Unit:A02000中央单元

图1-2:仪器电子结构图

发射器和接收器单元都具有IP67的防护等级，标准的光学窗能够承受6bar(绝压）的压力。它们与集成的吹扫和准直单元相连，吹扫准直单元直接与安装在过程上的DN50法兰相连。光学准直易于操作并且可靠，吹扫可防止灰尘和其他污染物落在光学窗上。图1-2显示了该仪器的电路结构图。发射器的电子部件可进行所有计算和监测操作。RS-232维护端口在安装、标定及需要维护时与一台外部计算机连接。这一端口在通常情况下不使用。

LCD连续显示气体浓度、激光束传输率和仪器状况（报警和故障信息）。5.3部分介绍了不同故障的信息。

1.3软件

AO2000-LS25的软件包括两个程序:

·一个程序对于用户来说是隐藏的，集成在CPU电路中，通过CPU上的微控制器运

行。该程序可执行所有必要的计算和自我监控功能。

·另一个程序通过RS232连接，在标准计算机上运行。该程序在安装、维护和标定时

可与仪器进行通信。

操作员主要在安装和标定时需要使用基于计算机的程序，而在仪器的日常操作中不需要使用该程序。详情请见第4章。

1.4激光器分类

AO2000-LS25中使用的二极管激光器在700-2000纳米的近红外光谱内进行操作，具体情况决定于被测气体。这种激光器具有输出能量，最新版本的lEC 60825-1将

Ao2000-LS25分类为一级激光产品。

注意:激光器发射不可见光!

准备

2.1工具和其他设备

安装和标定仪器时需要以下设备:·2个开口扳手，用于M16螺栓

·1个5 mm艾伦内六角扳手，用于拧紧法兰上的锁定螺钉. 1台计算机(386或更高)，在安装l标定l存储数据时使用·1个2.5 mm的一字改锥，用于电气连接

2.2测量点的流动状态

当决定AO2000-LS25的安装位置时,我们建议测量点前的直管道至少应是管道直径的5倍，测量点后的直管道至少应是管道直径2倍。

2.3监测器的安装位置

发射器和接收器应很容易接触到。人应该能够站在发射器或接收器前方，用两个标准扳手调节M16固定螺栓。对于接收器，到固定在过程上的法兰至少有1米的空间，如图2-1所示。

图2-1:发射器和接收器安装容差

2.4 法兰和过程孔的要求

监测器需要两个位置相对的孔，其直径至少为50毫米。用于连接的标准法兰为

DN50/PN10，其内径为50毫米，外径为165毫米。这些法兰可以直接焊接到过程上，或为了安全起见，成为连接到过程上阀的一部分。图2-2显示了这两种情况。

图2-2:装有和没装阀的法兰

AO2000-LS25带有调节机构，能够倾斜法兰。但焊接到过程上的法兰最初应基本满足图2-3和图2-4所示的规范。

法兰的倾斜角度应小于1.5°，如图2-3所示。

图中文字:

Center of flange:法兰中心点

图2-3:法兰倾角容差

平行线AB和CD（图2-4）之间的距离à应满足表中的要求，以确保该管状结构不会遮蔽激光束。

图中文字:

Type of flanges:法兰型号

图2-4:法兰对准容差

在仪器进行调节和对准后，所允许的激光束和接收器中轴之间由于温度或震动影响而产生的最大角度偏差为±0.3，这样才不会对测量产生影响。

2.5电缆和电气连接

发射器和接收器用专用电缆（接收电缆）连接。没有经过ABB的允许，此电缆不能更换，电缆长度要小于25米，否则将影响标定或仪器的精度。

维护用计算机电缆为3米长，可扩展到10米，无论什么时候使用维护计算机，都必须靠近发射器单元。

如果安装时必须进行电气连接，请参考第6章了解详细信息。

3安装

3.1安装和调节

1Transmitter electronics and housing

7 Calibration cell inlet

2Mounting nut

8Receiver electronics and housing

3 Optical window

9 DC power cable

4Adapter ring

10 Receiver cable

5Alignment and purging unit(DN50 flange)

11 LCD display

6Purging gas inlet

本部分所描述的安装程序请参考图3-1。

图中文字:

Transmitter:发射器Receiver:接收器

AC/DC supply: AC/DC电源

The drawing is not to scale:本图并非按比例

图3-1:AO2000-LS25及其主要部件

1发射器电子组件和外壳

2装配螺帽

3光学窗4连接环

5调节和吹扫单元（ DN50法兰)6吹扫气入口

7标定室入口

8接收器电子组件和外壳直流电源电缆

10接收器电缆11LCD液晶显示器

3.1.1 AO2000-LS25安装

安装前，请阅读所有说明。

所有外部部件都由不锈钢制成。安装前，使用适用的油脂润滑所有螺纹。接收器和发射器都带有在工厂安装的光学窗。光字窗不能取下，它们的角位不能改变。这对于成功地准直很重要。在连接电缆之前，确保电源断开。请注意，该电源插头是断开装置（仪器上没有独立的电源开关），并且应该放在操作者容易接触的位置。外部必须安装电源保险丝。

按照以下步骤安装仪器。

1.利用4个M16x60螺栓将发射器准直和吹扫单元（5）安装到过程法兰上

（参考图3-3）。每侧的四个螺栓必须拧紧，压紧大型O形环。安装发射器准直和吹扫单元之前，调节4个锁定螺钉，以确保安装良好和○形环压缩均匀。

2.按照3.1.2部分所示，安装吹扫气。

3.打开吹扫气。请参考3.1.2部分了解详细信息。

4．将窗口连接环（4）放到准直单元上。确保准直单元上的O形环紧固、光滑。调节准直单元上的导向钉，必须固定在连接环的孔中。

5.将一个O形环（没有涂油脂）放在连接环上，将发射器与准直单元连接起来。连接环上的导向钉，必须固定在发射器窗口的孔中。拧紧发射器装配螺帽。

6.重复步骤1-5，安装接收器。

7.如果出厂时没有连接,将两条电缆安装到发射器上(主电源和接收器电缆,如图6-1)。请参考6.3部分的表6-2和表6-3。

8．如果出厂时没有连接，请将接收器电缆连接到接收器上(请参考6.2部分的表6-1)。9.连接24V的电源。24V电缆的长度不能加长!

现在AO2000-LS25可以通电了。3.2部分描述了详细程序。

3.1.3发射器单元和接收器单元的吹扫

对于发射器单元和接收器单元的吹扫，图3-2对气流的方向进行了说明。由于这些装置的内部有光学表面，因此应确保吹扫气的清洁，有时还需对吹扫气进行过滤。请注意，所谓的“仪表空气"可能包括一些油和水。如果接收器和发射器被这种气体吹扫，经过很短的一段时间后，它们可能就会永久的损坏。我们强烈建议使用氮气作为吹扫气体。吹扫气流不能过大,以免造成装置内部的压力过大。我们建议将气流减小到0.5升/分钟。如果气流被堵塞，该装置能够在1小时的时间内保留99.5%以上的吹扫气。

图中文字:

Transmitter Unit (Laser):发射器（激光)

Purge Gas Outlet:吹扫气出口For Low-o2 Applications:低O2应用Purge Gas Inlet:吹扫气入口

lnstallation by Customer:客户安装

Flange Purge with Instrument Air or N2:使用仪表空气或N2吹扫法兰

( Dust and oil Free，Pressure and Flow Depend on Process Data):（无灰尘无油，压力和流量决定于过程数据)Receiver Unit (Detector):接收器（探测器)

Process Gas:过程气体

Optical Path Length:光程长度

Optical Path:光程

图3-2:发射器和接收器的吹扫

3.2启动

根据前面的要求完成发射器和接收器的安装后，AO2000-LS25即可启动。该系统的启动包括3个主要操作:

·启动电子单元（参考3.2.1部分)·准直发射器（参考3.3.1部分)·准直接收器（参考3.3.2部分)

3.2.1启动电子单元

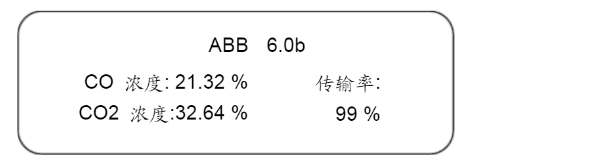

接通电子单元。发射器单元上的LCD将进入启动模式，如下图显示:

启动顺序将确保激光器在接通之前，被调整到合适的温度，仪器将对所有系统进行自检。开启激光器需要大约5秒钟的时间。

激光器启动后，LCD可能显示“激光器对准错误(Laser line-up error)"和“传输率低(Low transmission )"。这是正常情况，表明接收器和发射器单元未准直，也说是语，激光束没能打到接收器单元内部的探测器上。

3.3使用红色激光调准夹具准直发射器/接收器

3.3.1发射器单元的准直

准直操作的必要工具和设备有:

1个红色激光调准夹具

2个准直法兰的扳手(M16 )

1个用于锁定螺钉的5mm艾伦内六角扳手

图中文字:

Cross-sectional view:横截面视图Flange:法兰

STACK WALL:过程壁Front view:前视图

Locking screws;锁定螺钉Adjustment screws:准直螺钉

图3-3:准直机构细节

图中文字:

Red laser alignment jig:红色激光调准夹具Cross-sectional view:横截面视图

Flange:法兰

STACK WALL:过程壁

图3-4:红色激光调准夹具

1.使仪器保持通电状态，通过松动相应的装配螺帽，使发射器和接收器单元与它们的准直装置断开连接。来自发射器的激光束不可见。不要直接目视发射器!

2.从发射器准直装置上拆下连接环（图3-1中的4号）。

3.使用所提供的装配螺栓将红色激光调准夹具安装在发射器一侧，将激光束定位在接收器一侧。按照图3-3所示，松动发射器单元吹扫法兰上的准直螺钉，小心地上下左右移动它，将激光束定位在接收器孔中。（可能需要两个人)

4.看到激光束后，小心调节发射器一侧的准直螺钉，使激光束进入孔中央。拧紧发射器一侧锁定螺钉，锁定该准直螺钉，检查准直是否改变。

5.现在，激光束位于中央，但不一定与接收器单元的光轴平行。以下部分描述了准直接收器单元的步聚以使AO2000-LS25信号达到最大。

3.3.2接收器单元的准直

1．从接收器准直单元上拆下连接环（图3-1中的4号)。

2.从发射器一侧使红色激光调准夹具断开连接，然后将它安装在接收器一侧。将激光束定位在发射器一侧。按照图3-3所示，松动接收器单元吹扫法兰上的准直螺钉，小心地上下左右移动它，将激光束定位在发射器孔中。（可能需要两个人)

3.看到激光束后，小心调节接收器一侧的准直螺钉，使激光束进入孔中央。拧紧接收器一侧锁定螺钉，锁定该准直螺钉，检查准直是否改变。

成功完成前面的操作后，重新安装发射器和接收器，使用计算机和AO2000-LS25软件正确设置安装和过程参数，以便进行正确的测量。

第4章说明了这些参数的设置。

3.3.3隔离法兰

对于应用于有毒气体和高腐蚀性气体，尤其在高压下，第一个法兰必须是隔离法兰，使过程与AO2000-LS25隔离。在这些情况下，为了对法兰进行维护，需要一个关断阀。隔离法兰必须依过程而定。如果需要，按照3.1.2部分的说明对隔离法兰进行吹扫。由于有额外的窗口，传输率将会有一定的损失。AO2000-LS25将安装于隔离法兰上。拆卸隔离法兰之前，确保过程气被关断且安全，或关断阀和法兰之间的空间被彻底吹扫，确保没有有害气体泄漏。

图3-5:隔离法兰示例

3.4最大信号的调节

为了确保信号最大，可通过测量探测器“直接信号"，对发射器和接收器进行最后准直:1．将带有浮动输入的伏特计（电池供电）与以下测量点之一进行连接:

·打开发射器单元电子箱，将伏特计与直接信号的正、负端连接起来，或者

将伏特计“+"极与电缆1号接头连接起来，伏特计“”极与接收器接线端子的15号接头连接起来（请见图6-1 )，或者

·打开接收器单元电子箱。将伏特计“+”极与电缆14号接头连接起来，伏特计“”极

与接收器单元的13号接头连接起来。

2.调节发射器螺钉，使伏特计读数最大化。3．调节接收器螺钉，使伏特计读数最大化。4.重复步骤2和3，进一步改善伏特计读数。5.拧紧和锁定螺钉，检查准直否发生变化。6.使伏特计断开连接，关闭相应单元电子箱。

3.5软件安装

本仪器所提供的软件基于MS DOS或Windows，运行于386或更高配置的计算机上。按照以下步骤安装程序:

1．从软盘上将软件复制到硬盘上的“AO2000-LS25"路径下。2.现在可将软盘取出，当作备份保存起来。

3.使用所供的RS232电缆，将计算机（COM1或COM2）与发射器/主单元（图6-1)上的RS232口连接起来。

4.根据安装详细说明仔细检查以下参数，使用软件设置它们（请见第4章了解详细信息）︰

·过程气体压力和温度（章节4.3.5 )平均浓度（章节4.3.5)

仪器时间（章节4.3.5)气体浓度单位（章节4.3.6 )·光程参数（章节4.3.5 )

完成所有必要参数的设置后，仪器就处于常规操作模式，定期更新LCD上的气体浓度，仪器将显示这一信息。章节4.4进一步说明了该仪器的操作、维护和标定。

4维护程序

仪器根据测量的信号计算被测气体浓度，测量信号基于几个过程参数。因此，仪器必须根据安装进行配置。我们提供了一个程序用于与仪器进行通信和改变这些参数。通过标准的串行通信端口将计算机与仪器连接起来，操作者可以完成以下主要任务:监控测量的浓度和激光束传输率;

.将测量的浓度转换为时间函数;

在文件中记录浓度和其它控制参数;显示测量信号;

将测量信号和其它控制参数保存在文件中;检查和清除仪器的错误记录;

配置4-20mA过程温度和压力输入;改变平均测量时间;

设置光程参数;改变浓度单位;

改变浓度的显示格式;改变仪器时钟;

标定仪器;

将所有仪器参数储存在文件中;·从文件中恢复仪器参数。

通过不同的菜单，可设置必要的安装参数。设置必要的参数后，就不再需要计算机。AO2000-LS25将所有参数储存在内存中。此时，可断开计算机连接，AO2000-LS25的开与关都无需再重新设置这些参数。

4.1软件启动

维护程序不对相关的测量参数进行计算，仅用于与AO2000-LS25进行通信，监控仪器读数和l或改变仪器参数。

维护程序所使用的串口配置为9600波特、无奇偶校验、8位数据位和1停止位。通过点击“AO2000-LS25"路径下的维护程序文件名，可启动该程序。屏幕上将显示欢迎字样:

点击<Monitor -> COM1>或<Monitor -> COM2>，在端口COM1或COM2上选择电缆通信。该程序将停止几秒钟，读取一些仪器数据。如果通信能够正常进行，将显示以下对话框。

只有在使用“Advanced mode(高级模式)"该程序才需要密码，这时可以访问仪器的所有读数和设置参数。在这种模式下的操作需要进行特殊培训，只有有资格的人才能操作。该程序还可在仪器维修调整时使用。如需要，ABB可提供密码。在"User mode(用户模式)"下，该程序可提供有限的仪器参数设置，但仍然可以访问仪器的所有读数。该程序模式还可以用于仪器的安装和一般操作。点击<No instrument ( dummy)>，无需与仪器连接维护程序就可启动。这用于维护程序的演示。这时需要两个额外的文件:“dummy.dmp”和“dummy.set"。它们必须位于当前的工作路径下。如果维护程序不能找到这些文件，它将报告通信错误。当计算机与真实仪器连接时，这些文件可通过维护程序创建。将仪器读数转储为“dummy.dmp”文件,设置参数转储为“dummy.set"。(请参考章节4.3.8 ) 。

4.2主莱单

根据维护程序欢迎屏幕的提示点击按钮后，主菜单将出现。下例显示了仪器用于测量氧气和温度的情况。

屏幕右下角显示了不同的菜单，可通过使用<1>和<↓>箭头键和点击<Enter>键，或点击不同的菜单按钮进入。通过点击<Exit menu>(退出菜单)，回到以前的菜单。每个菜单的说明将在以后叙述（请参考章节4.3 )。

屏幕剩余的部分用于显示各种读数参数。在缺省设置下，只有主要读数参数能够显示。点击<Show extra readings>(显示额外读数)﹐所有或主要参数将分别显示。(注意:以上实例是点击了<Show extra readings>后的显示)

下面详细解释这些参数:

即时浓度(Concentration Instant)

表示AO2000-LS25计算的最新值，不是平均值。这在以后将被称作初始测量。

平均浓度(Concentration Average)

表示AO2000-LS25根据最近的N个值计算的移动平均值（也说是说不是维护程序计算的)，这里，N指的是菜单"Measurement configuration”(测量配置）中规定的平均计数。平均方法在章节4.3.5中进行了说明。

标准浓度(Concentration Standard)

AO2000-LS25还计算移动标准偏差的估计值。该数据告诉我们计算的气体浓度与其平均值相差多少。如果气体浓度稳定不变，它将评估仪器的精度。

线宽度(Line width)

吸收线宽度的相对测量。它结合线幅度，线幅度决定综合吸收情况，然后将它用于计算气体浓度。在T= 296 K和 P= 1.013 bar ( 1 atm.)的情况下，且当气体组分与用于标定仪器的气体组分相同时，参考线宽参数等于1.000。该参数随着气体压力的增大而增大，随着气体温度的下降而下降。它还与气体成分有关，例如，水蒸气能够使吸收线大幅度加宽。

线位置(Line position)

模拟数字转换器峰值（最大吸收）位置（ 0......3 )。该值应接近参考线位置，在“气体参数”菜单中给出了参考线位置值。仪器自动追踪该线，即，如果它偏离参考位置超出了给定值，仪器将调节激光温度，从而也调节了相应的激光波长。

线幅度(Line amplitude)

第二谐波信号吸收线峰值的相对测量。如果这个值接近0.5-1.0，吸收的强度将很大，模拟数字转换器将接近饱和（实际转换时会产生ERROR错误)。在0.01-0.1的范围内，信号很好。在0.01以下，该信号接近低点，在低点以下，不能进行线宽测量，线追踪终止。

传输率( Transmission- % )

表明接收器探测到的光比率（占最大值的%)。如果光学窗覆盖了灰尘，且传输率降低至预设水平之下，这时AO2000-LS25电子单元的显示屏上将显示报警信号。这时应清洁仪器的光学窗。如果发射器和接收器没有进行适当的准直，也会产生报警。

气体温度( Gas Temperature-K )

当前用于计算被测气体浓度的温度。它可能是用户设定的固定值，或者T探头测量的4-20mA电流值，或者仪器本身进行光学或电子测量的值。光学法测量的温度叫做光谱温度。电子测量的温度是嵌入式温度传感器（只有当气体温度与周围环境温度相同时才使用）测量的温度，该温度进行了校正，与周围环境的气温相同。在以上实例中，气体温度设置为光谱温度。这些设置可在“测量配置"菜单中进行配置。

气体压力( Gas Pressure-bar)

用于计算被测气体浓度的当前压力。它可能是用户设定的固定值，或者P探头测量的4-20mA电流值，或者仪器本身使用嵌入式压力传感器（主要用于氧分析，只有当气体压力与周围环境气压相同时才使用）测量的值。可在"测量配置"菜单中进行配置。

即时/平均/标准光谱温度(Spectral Temperature Instant/Avg/Standard)

即时/平均/标准的意思与气体浓度的这些值的涵义相同。光谱温度是根据相同气体的几种吸收线的比率，采用已知的有关它们温度关系的光谱信息计算的温度。

最大直接信号(Max. Direct)

经模拟数字转换器（0-4096）的直接信号最大值。这个值与暗直接信号值决定了光传输率。

暗直接信号(Dark Direct)

在激光器关闭的短时间内测量的直接信号的光学零位。单位与最大直接信号相同。

激光温度V ( Laser temp.v )

激光二极管附近的热敏电阻两端的电压。电压较高说明激光温度较低。仪器通过调节珀耳帖部件中的电流，采用自稳定系统使热敏电阻电压接近所选值，从而使激光温度发生变化，进而改变激光波长。

激光温度误差(Laser temp. error)

测量的激光温度和参考值之间放大的电压差。该值应接近0.000。它表明激光温度调节的质量，以及激光波长的稳定性。

珀耳帖泵A ( Peltier pump-A )珀耳帖元件消耗的电流。

调制幅度V ( Modulation ampl. v )激光的高频电压的调制幅度值。

TU/RU 温度（TU/RU temp. )

发射器和接收器单元内的嵌入式热敏电阻测量的温度。气压(Air pressure-bar )

发射器单元内部嵌入式压力传感器测量的周围环境气压。这主要用于氧分析。

4.3仪器配置

配置仪器或设定参数时，必须激活主菜单右下角的菜单。

4.3.1参数变化趋势图

参数变化趋势图显示了测量气体浓度平均值和即时值、光谱温度和传输率。通常能够同时显示两种不同的图。

4.3.2第二谐波信号

第二谐波信号显示了仪器记录的用于计算气体浓度的信号。该信号用于检查和分析吸收光谱、确定合适的激光函数和故障诊断。共有三条曲线，分别为:归一化的第二谐波信号做为探测信号和此信号经两个不同的滤波器后的信号。这些数据可储存到文件中，以便以后进行分析。

4.3.3 日志读数

日志Custom logging可用于确定记录到ASCIl文件中的特定参数。用户可进入<Selectparameters>(选择参数）子菜单中，标记这些他想记录的参数。选择的参数被自动安放到日志文件的表格中。第一列总是上个午夜（计算机时间）以后的秒数，最后两列总是仪器状况( SLEEPMODE /STARTUP /OK/WARNING/ERROR )（睡眠模式l启动/正常l报警/故障）和测量模式（OK/ZERO /SPAN )(正常/零点/量程）。在日志文件每一列的顶部，你能找到相应参数的说明。参数可在不影响记录过程的情况下，进行添加和删除。日志文件名可改变。如果参数New file at midnight被激活，在午夜时间可创建新文件。

4.3.4查看错误日志

查看错误日志显示所有类型的错误，并提供了最后一次激活和非激活的日期和时间。当前激活的错误和报警标记为“x”，非激活的错误和报警标记为“-”。

4.3.5 测量配置

在这个菜单中，可以设置大多数重要的参数:气体压力

.气体温度

·压力l温度输入方法·压力/温度PLC输入范围·平均浓度

·光程变量仪器时间

气体压力和温度

吸收线强度和线宽与压力和温度有关。根据压力和温度与标准大气条件（P=1013mbar，T = 296 K )的偏差，计算校正因数，可对此进行补偿。如果使用相对浓度单位( ppm，%，mg/Nms，g/Nms ) ，气体压力和温度的值可直接用于计算浓度。因此，正确设置气体压力和温度对于测量的准确性很重要。当前压力( Current pressure )和当前温度（Current temperature )用于计算当前的值(点击<Reload readings (P,T，date)>更新)。

气体压力和温度输入方法

这些值或者为固定值，或者通过以下方法之一读取:电流回路（Current loop ) .内部( lnternal ) 、光谱（ Spectral )和串行口( Serial ) 。

如果Current loop方法被激活，相对于4 mA和20 mA时的温度和压力必须确定。Internal方法设定的气体压力等于内部压力传感器（如果已安装）测量的环境压力。设定的气体温度等于RU和TU（校正偏差后）内部的温度传感器测量的环境温度。

Spectral方法设定的气体温度等于光谱方法测量的温度。

Serial方法:压力和温度的输入通过RS-232或以太网连接器（需要特殊的数据包）。光程变量

AO2000-LS25探测的信号与激光器和探测器之间的总吸收成比例。为了适当补偿法兰和光学仪器内部空气的吸收值，监测器必须知道以下几个参数。这对于被测气体在大气中存在的气体来说很重要，例如测量O2、H2O、CH4等。

吸收分为三个区:测量区 （ Lg )、法兰区 （Lf1和Lf2）和仪内部器区（发射器和接收器区)。

图中文字:

Transmitter Unit:发射器单元Receiver Unit:接收器单元

图4-1:初始参数需设置光程

如果被测气体在空气和法兰中不存在，那么唯一相关的参数就是通过测量气体（Lg )的光程。这种情况与法兰温度无关。

吸收不仅与气体浓度有关，而且还与压力和温度有关。这里假定气体浓度、压力和温度在每一个区中恒定，但是对于两个不同的区可以不同。法兰中的气体温度能够确定，但是要假定压力与过程气体中的压力相同。

测量气体的光程长度（图4-1中的Lg）通常等于过程直径或插管之间的自由空间。如果采用光学测量池，它等于光学测量池的长度。不同装置的法兰（图4-1中Lf1+Lf2)长度可能不同，可在该菜单中进行设置。吹扫气体（通常为空气）温度的确定应尽可能精确。

发射器和接收器的光程，也就是仪器的内部光程，最初由工厂设定。如果该参数需要改变，为了能够在以后需要时恢复初始值，应记录下工厂设定值。发射器单元和接收器单元中的温度传感器测量环境温度。环境压力由内部压力传感器测量，如果没有安装内部压力传感器，则假定环境压力为1.013巴 ( 760 mm Hg = 1 atm ) .

所有光程参数确定后，法兰、RU和TU中的气体浓度必须在气体参数菜单(Gas specificparameters)中定义（请参考4.3.6部分)。

注意:正确设置光程参数对于测量的准确性很重要。平均浓度

仪器定期测量和计算被测气体浓度。如果不计算平均值，初始测量大约需要1-4秒，具体时间决定于气体类型。仪器计算初始测量的“动态"平均值，该值在电子设备的显示屏上显示并驱动4-20mA模拟输出。所有这些输出都使用平均气体浓度。每次初始测量后，都会更新显示和输出电流。平均量由平均数（T平均=NxT初始）确定。

平均线宽

确定平均线宽的数量。自适应平均线宽

No =采用移动平均值（用于浓度）。

Yes =平均数决定于信号强度，也就是说弱信号的平均时间较长。注意:只有当定义的平均线宽>10时，这才有效。

平均光谱温度

定义平均光谱温度。

仪器时间

该仪器有一个内置的时钟，关闭电源后也运行。使用此菜单，将仪器时间设置为当地时间。

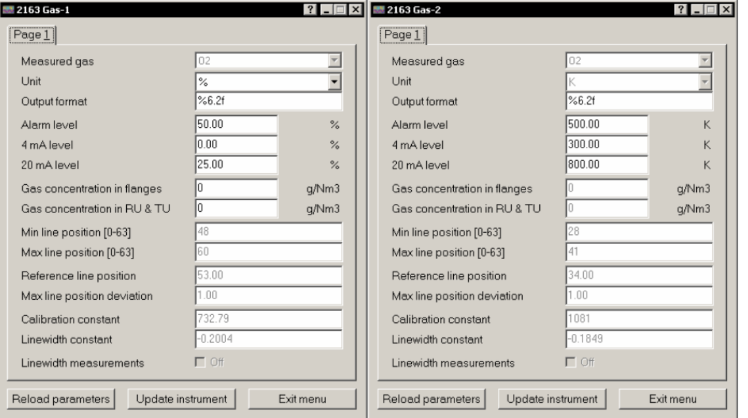

4.3.6气体参数

能够在该菜单中设置的相关参数是:·气体浓度单位

·输出格式

如果仪器监测多于一条吸收线，首先会出现一个选择菜单。它显示相应气体的可选线数。选择一条吸收线后，将显示以下菜单:

气体浓度

气体浓度的输出可以选择以下单位: g/m3、mg/ms、%、ppm、g/Nms和mg/Nms。这些可以分为不同的两类，绝对单位: g/m3和mg/ms，和相对单位:%、ppm、g/Nm3和mg/Nm3。

采用绝对单位的气体浓度输出显示了每单位容积被测气体的重量。这时，仪器必须知道被测气体的准确温度，如果仪器具有线宽补偿选项，则不必知道压力的值。

根据理想气体定律，相对单位%和ppm显示了被测气体的容积率。根据理想气体定律，相对单位g/Nm3和 mg/Nm 3是通过将绝对单位g/ms和mg/ms转化为标准压力和温度，得到的值。根据欧洲标准(AO2000-LS25所采用的)，这些值是P=1.01325 Bar和T= 273.1 K。如果使用相对单位，测量气体的压力和温度应准确设置或测量。

请注意:美国标准用于相对单位g/Nms和mg/Nms时，标准温度与欧标不同，为298K,输出格式

通常不同的测量单位其数值范围非常不同。并且，仪器的不同应用测量范围也不同。因此，数字的数量可以定义。该格式作用于电子单元的LCD显示，以及维护程序的许多应用。

格式串定义为编程C语言( %6.2f意味着该数值有2位小数和共有6个数字,包括小数点，例如123.45)的浮点数（单精度）的格式串。该格式可以直接作为格式串输入，或该维护程序可根据预期的气体浓度的最大数值自动找到格式。最大预期测量的缺省值是与电流回路中20mA输出相对应的气体浓度的值。

法兰、RU和TU中的气体浓度

法兰和RU以及TU中的气体浓度位于这一菜单中，每种气体的值不同。相应光程则是公共的，因此在测量配置( Measurement configuration)菜单中。

注意:无论被测气体浓度选择的单位是什么，法兰中气体浓度的单位总是g/Nms。对于OzAO2000-LS25，如果用空气吹扫法兰，Oz的浓度应设置为298.6 g/Nms。如果空气和法兰中没有被测气体，气体浓度必须设置为零。

标定常数

在计算气体浓度时，信号幅度乘以该常数。

线宽常数

该常数加上测量的线宽得到准确的值。标定后，两个参数都会改变。

线宽测量

这一参数可用于启动或关闭每种气体的线宽测量功能(ON和OFF)。如果关闭(OFF )，将使用给定气体压力和温度的理论线宽。如果没有得到ABB的允许，该参数不能改变，尤其是当最初设置为OFF时。

缺省标定模式是PROPORTIONAL。在这种模式下，仪器根据测量值和提供的浓度，对标定常数按比例进行调整。对于气体参数和信号质量没有特殊要求。当用户需要对仪器测量进行调整时，例如测量过程气体时，可进行PROPORTIONAL标定。请注意以下几方面:

所有被测气体都能够分别进行标定。在这种情况下，将每种气体的含量(经认证的)填入Correct value（校正值）一栏。

对于不标定的气体，将负值（例如-10）填入Correct value（校正值）一栏。

也有可能进行自动标定。气体A可通过将含量填入Correct value（校正值）一栏进行标定。气体B通过将零写入Correct value(校正值)一栏而进行自动标定。在这种情况下，气体B的线幅度和线宽的标定常数根据气体A而进行调整。

在以上例子中，CO气体被标定为3%。CO2的标定常数将做相应的调整，H20的标定常数不变。

输入你的标定验证初始设置

点击<Calibrate instrument>（标定仪器），使用新的标定值刷新仪器。该仪器将使用当前测量的平均浓度进行所有必要的计算。新的标定值将永久保存。标定时间将自动更新。

工厂用已认证的气体在受控的条件下对所有仪器进行了标定。并在规定的温度和压力范围内对这种标定值进行了验证。收货时无需对仪器进行标定。但是，如果测量的浓度与期望值不符或湿式化学控制测量，用户可能希望直接在过程上对仪器进行重新标定。

请注意，进行这种标定后，工厂不再对所规定的气体温度和压力范围内仪器标定的准确性负责。

进行这种标定后，O2AO2000-LS25会使测量的零点不正确。如果新的标定常数与接收器和发射器单元或法兰中的背景氧吸收值不符，将发生这种情况。

在GLOBAL标定模式下，仪器对吸收线幅度以及线宽进行参考测量。然后根据这些测量值对标定常数和参考线宽进行调整。这种标定需要参考气体稳定、可控。这种标定使用标定室和经认证的被测气体与氮气的混合气体进行标定，并且，只有经证实当前的标定无效的情况下，才可实施。此种标定需要具有技术技能和处理混合气体的一些经验。只有参加过大型维修的合格专业人员才能够实施GLOBAL标定。章节5.2有关于这种标定选项的一般建议。标定的方法与上面描述的PROPORTIONAL标定模式的方式一样。唯一的区别是，点击<Calibrate instrument>后，程序将询问密码，该密码由ABB提供。GLOBAL标定，如果实施得正确（请参考章节5.2） ,可确保标定参数在规定温度和压力范围内的有效性。

PROPORTIONAL/GLOBAL标定模式适用于所有气体。但是，也可以在global模式下标定一种气体，在proportional模式下标定另外一种气体。在这种情况下，模式设置为GLOBAL，气体的线宽测量，也会被相应地标定，必须在各自的气体线参数菜单（请参考章节4.3.6）中关闭OFF。标定后，可重新开启ON。标定模式不适用于光谱温度。

4.3.8文件下载/上传

该菜单使用户能够将所有仪器参数以及所有仪器读数储存为ASCIl格式文件。该菜单显示以下屏幕:

点击<Download readings>后，仪器测量数据被写入指定名称的文件。该数据以后可以用于查看和分析。并且，你还可以通过第二谐波信号（请参考章节4.3.2）的菜单，将所有仪器读数转储到一个文件中。

点击<Download settings>后，仪器设置参数被写入指定名称的文件。该选项可用作仪器设置的备份。为了能够恢复原始设置，在仪器参数发生一些较大的变化之前，此命令总是用于储存当前的仪器设置，在每次标定前后，也要操作此命令。

它还能够通过文件恢复仪器设置，或采用新的设置刷新仪器。但是，该选项只适用于ADVANCED模式，需要密码。重要的是确保文件设置正确，并实际属于这台

AO2000-LS25。

注意:采用错误的设置，例如激光电流和激光温度，刷新仪器设置，可能会损坏激光设施。

4.3.9显示额外读数

点击<Show extra readings>，可以显示你感兴趣的其它读数参数，例如当搜索错误时。

4.3.10屏幕更新周期

点击<Screen update period(s)>，设置仪器读数更新周期，缺省时间为5秒。这个时间不能比计算浓度所需要的时间（仪器显示的更新时间）短。

4.4通过AO2000中央单元进行配置

用于将激光分析仪调节至测量点的那些参数还可以通过A02000显示控制单元进行配置。该配置方法与使用维护软件具有相同的效果。

下面简要介绍了这些参数及可能的设置（请参考章节4.3.5和4.3.6，了解详细信息）。

5操作、维护和标定

按照第4章的说明设置所有必要的仪器参数后，仪器可以进行操作状态。在持续操作期间，AO2000-LS25可能为这三种模式之一:

启动模式

·常规模式（或测量模式)

故障模式（或错误模式/睡眠模式)

启动模式:开启电源后，开始测试之前，仪器进行初始化、自检和启动。这时，仪器显示器(LCD)上显示相关文本。仪器停留在启动模式，直到激光温度稳定在可接受的范围内。LCD典型的显示信息如下:

在LCD的右上角，显示仪器使用的软件版本。在这种情况下，软件版本为6.0b。

下一行显示仪器处于启动模式的原因。通常显示-power-(电源），表示电源开启。如果软件或硬件发生意外故障，进行重新启动，将显示-watchdog-（看门狗）。如果自检成功通过，LCD右下角将显示一个数字。随着激光温度的稳定，该数字将逐渐减小。当该数字小于0.3时，仪器将缓慢为激光加电。启动模式通常小于3分钟。在常规模式下，测量气体浓度将定期在LCD上显示。测量值还能使用维护程序，通过串行电缆（RS232)，和通过与A02000连接的以太网电缆，进行查询。被测气体浓度根据工厂设置值，每隔1-5秒更新一次，工厂设置值已经根据具体应用进行了优化。如果仪器能够测量两种气体，LCD可能显示如下:

LCD以所选的单位显示被测气体浓度和激光束传输率——表示相对于最大值（由工厂标定）而言，有多少光到达探测器。

如果有报警，仪器将继续像往常一样测量气体浓度，同时在底行显示相关信息。如果发生故障，LCD将显示Instr.ERROR（仪器故障)，而不是浓度，并在底行显示相关信息。章节5.3对LCD的信息进行了说明。

当仪器检测到可能永久损坏仪器的严重故障时（例如:过热），进入故障模式。在这种情况下，仪器停止测量气体浓度，大多数仪器功能被停止。在这种运行模式下，LCD显示<Instrument Off>，不显示气体浓度，显示屏的底行显示故障的性质（请参考章节5.3 )。一小时后，仪器自动进行重新启动。

5.1 维护

AO2000-LS25的设计力图将维护次数减至最少。以往的经验表明，对于大多数应用而言，维护周期应在三个月以上。本部分描述的维护操作将确保监测器持续、安全的运行。

5.1维护

AO2000-LS25的设计力图将维护次数减至最少。以往的经验表明，对于大多数应用而言，维护周期应在三个月以上。本部分描述的维护操作将确保监测器持续、安全的运行。

5.1.1 日常维护

AO2000-LS25没有易耗部件。为了保持最佳性能，我们建议定期实施以下操作:·定期检查光发射器（每天)。

·必要时，清洁光学窗，并进行准直调整（请参考章节5.1.2）。

对于常规测量会有出现零气的应用:至少每三个月使用气体检查仪器的反应。使用充足的气体使仪器产生较大的反应，至少持续10分钟（至少在通电后70分钟)。测试期间，应没有报警和故障信息显示。

·每3-12个月检查一次标定（具体时间决定于所需要的精确度）。如果需要则重新标定（请参考章节5.2）。

·每次进行标定检查时，储存仪器设置和某些气体的测量数据(“设置文件"和“转储文

件”)，以便将来需要维修时，能够进行追踪。

5.1.2光学窗的清洁

光学窗上的灰尘或其他污染物会降低检测信号。该仪器的设计力图做到在检测信号大幅度降低的情况下（低至10-30% ) ，不影响测量的质量。但是，如果检测信号降低至可靠测量以下，LCD将显示Low transmission(低传输率)，这时需要对窗口进行清洁。为了减少光学窗上堆积的灰尘，每一仪器通常都安装有吹扫单元。光学窗的检查应与吹扫问题联系起来。

光学窗应使用非磨损性清洁剂或溶剂进行清洁。如果出现裂缝或损坏，应更换光学窗。由于光学窗为楔形，新光学窗的方位必须与旧光学窗相同，这样才能保持系统的准直。

5.1.3仪器的准直

由于外部力量的作用，接收器和发射器单元的准直可能会发生变化。因此，检测信号可能会降低。LCD将显示激光对准错误，以及传输率低。按照章节3.3和3.4中的安装程序说明，重新对发射器和接收器进行准直。

5.2仪器标定

工厂用经认证的混合气体对AO2000-LS25已进行了标定，标定证书随附在仪器中。因此，用户在接收货物时无需对仪器进行标定。

操作一段时间后，由于二极管激光器的老化，仪器参数将发生变化。在这种情况下，需要对仪器进行重新标定。我们建议使用经认证的测试气体和我们提供的标定室每年对仪器进行一次标定。经认证的测试气体必须是氮气和被测气体的混合气。可使用干燥空气对O2AO2000-LS25进行测试和标定。

由于仪器的标定将影响以后所有的测量，用户应确认是否需要进行重新标定。如果仪器读数与下面所推荐标气的标称浓度偏差小于2-3%，我们建议不要进行标定。这个量是典型的标气绝对精确度。你还应考虑AO2000-LS25的精确度，这大约是测量值的1%。对于OzAO2000-LS25，当仪器的标定室压力和温度设置正确时，偏差不应超过0.2% vol。

AO2000-LS25使用的第二谐波信号技术是一种无基准技术，因此，无需进行零点标定。如果进行零点标定，维护程序将显示错误信息。只有在探测的吸收信号幅度高于预设值时，才能对监测器进行标定。这个值由工厂设定，通常是1米光程长度探测极限的20倍。

当使用所提供的长度为0.712米的标定室时，为了获得最佳的信噪比，被测气体的浓度请按表5-1中所给出的值。请注意，HF气体采用0.1-0.15米的聚四氟乙烯标定室，光学窗材质为蓝宝石。这个标定室由ABB提供。

表5-1建议标定气体浓度

如果只有较高浓度的混合气体，使用标定气体混合系统，按照以上规定的值，用氮气对混合气体进行稀释。浓度不能过低，因为测量可能受到噪音以及标定室内和管内的吸附和解吸附作用的影响。

按照以下步骤进行验证和标定。

1．在实施验证或标定前，让仪器运行至少1小时。

2.如图5-1所示，将发射器单元和接收器单元与标定室连接。运行维护程序（请参考章节4.1的启动部分）。

图中文字:

Receiver:接收器gas outlet:气体出口T-sensor : T-传感器P-sensor : P-传感器gas inlet:气体入口Transmitter :发射器Gascell:气室

图5-1:与监测器连接的标定室

3．按照章节4.3.5的说明，确保光程长度参数设置合适。法兰光程或者浓度应设置为零。检查手工设置的温度和压力是否正确，或者气体温度和压力的PLC输入是否正确。4．将标定气体引入标定室。一直等到系统到达稳定值。

5.检查读数是否与经认证的气体浓度一致。如果需要，按照章节4.3.7的说明进行标定( PROPORTIONAL或者GLOBAL ) 。

6．按照章节4.3.8的说明将仪器设置储存到文件中。

7．重新设置光程参数、压力和温度（请参考章节4.3.5)。8．该仪器现在可以安装回它的测量位置。

注意:当气体通过标定室时，室压高于环境压力。压差决定于流速、标定室直径和出口管的长度。因此，我们强烈建议在标定室附近测量气体压力，并使用绝对压力传感器，以便能够在验证和标定程序中为仪器提供准确的气体压力值。如果环境压力已知，或者压力传感器离标定室较远，可以在标定前关闭气流，等待1分钟，直到读数稳定，然后再进行标定。在这种情况下，气体压力等于环境压力。

应特别注意易反应的和"粘性的"气体，例如HF、NHs、H:O、HCI和HzS。由于这些气体的性质，在连接管和标定室内部发生吸附和脱附作用，很难在标定室中获得所需要的浓度。对于这些气体，应遵循以下建议:

使用不锈钢室（ HF为聚四氟乙烯室）。使用聚四氟乙烯连接管。

·使管线尽可能的短。

·当标定气体气流通过标定室时，使用较大的流速，例如5-7升l分钟。.一直等到标定室中的浓度稳定。

·检查流量增加时是否测量的浓度相同。如果是，标定室中的浓度可能已经达到期望

的值。

PROPORTIONAL与GLOBAL标定

线展宽补偿需要测量许多参数。这些参数对于精度很重要，但这些参数只在线展宽补偿时使用。其中很多参数很少或不需调整。

PROPORTIONAL标定:标定气体浓度的量程，通过调节吸收线峰幅度和气体浓度之间的比例实现标定。PROPORTIONAL标定只影响比例标定常数。

GLOBAL标定:标定气体浓度的量程和线宽参数。重要的是，要认真按照标定程序操作并在仪器中确定标定室的精确压力和温度。P和T值能够使用维护程序设为固定值，也可以用P、T探头与标定室相连接，使用4-20mA电流输入。如果P、T参数与标定室的值接近，还能使用内部传感器。使用混有氮气的干燥气体做为标气也很重要。对于o2而言，也可使用千燥空气做为标气。

使用GLOBAL标定:

如果认为光谱特性有漂移时。可请合格的维修人员，在测量标定气体时，利用仪器记录的转储文件对光谱特性进行评估。

对仪器大型维修后，例如更换激光模块、主板或接收板。(只有合格的维修人员才能操作!)

调节激光参数之后（调制幅度或相位，或其它激光电流)。(只有合格的维修人员才

能操作!)

不使用GLOBAL标定:

·当仪器正在进行过程测量时（使用过程气体)。

当标气浓度低，或者标定室的光程短时，例如信噪比不好。

当上面描述的GLOBAL标定条件不满足时。如果在这种情况下需要重新标定，使用PROPORTIONAL标定代替。

5.3仪器故障诊断

操作时，有关仪器的基本状况信息在发射器/主单元上安装的LCD上显示。下表描述了仪器信息和它们可能的说明和需要采取的措施。如果显示器没有显示，请参考章节6.6。

表5-2:仪器LCD错误信息

表5-3: AO2000错误信息

ox=信息设置总体状态信号

Ex=信息设置“错误"单独状态信号

M×=信息设置“必须进行维护”单独状态信号Fx=信息设置“维护模式"单独状态信号

6电气连接

注意:在表中“说明"一栏，各项显示的极性仅用于命名，并不一定反映实际电压的极性。所有电位都是浮动的，无需接外壳地。这适用于所有预安装的连接电缆。

6.1发射器单元接口

图中文字:

Receiver Connector:接收器连接器( see table 6-3):(请见表6-3 )( +/-15V DC

( Direct Signal:直接信号

( 2nd Harmonic Signal:第二谐波信号( RU Temperature: RU温度

(Modulation Frequency:调制频率( Alignment Voltage:校正电压

Main Power Connector:主电源接头( see table 6-2):(请见表6-2)

18-36V DC Input ( 3 pairs):18-36V直流电输入(3对)·4-20mA Temperature lnput:4-20mA温度输入

·4-20mA Pressure Input:4-20mA压力输入

●4-20mA Flow lnput( Future):4-20mA流量输入(（未来)

·24v,80mA out for Passive Probes:24v,80mA输出用于无源探头

Network Connector:网络连接器

( see table 6-5):(请见表6-5)

.10 or 10/100 Base-T Ethernet，to AO2000 Central Unit:10或10/100基带T以太网，至A02000中央单元

Service Connector:维护连接器

( see table 6-4):(请见表6-4)lsolated RS-232:隔离RS-232

图6-1∶发射器单元电子接口

6.2接收器单元连接

表6-1:接收器单元-接收器电缆连接

6.3发射器单元连接

ACTIVE(有源）类型的压力和温度传感器（即，带内部供电的4-20mA电流回路)“+”应与“SIG"连接，“-”应与“GND”连接。

PASSIVE(无源）类型的压力和温度传感器（即，需要外部电源）“+”应“+24V"连接，“-"应与“SIG”连接。

6.4 AO2000的以太网连接

AO2000-LS25发射器单元通过以太网电缆（电缆应适于户外应用，耐酸和防紫外线)与AO2000中央单元连接。

通常，第二以太网接口（在网卡上）用于将一个或更多AO2000-LS25激光分析仪与A02000中央单元连接。

图中文字:

Ethernet Interface:以太网接口Network Card;网卡Crossover Cable:交叉电缆Connection to Plant Network:与工厂网络连接

图6-2:以太网连接―带有一个激光分析仪的AO2000

6.4.2 带有两个或三个激光分析仪的AO2000

该激光分析仪与一个switch(交换机)连接,该switch(交换机)通过它的上行链路端口与网卡上的第二以太网接口连接。像网卡一样，每个激光分析仪在相同的网络组中必须拥有一个唯一的IP地址。第一以太网接口通常连接A02000至工厂网络。

图中文字:

Ethernet Interface;以太网接口Network Card:网卡Connection to Plant Network:连接工厂网络Switch:开关

图6-3:以太网连接一带有两个或三个激光分析仪的AO2000

Switch(交换机)的最低要求如下:

.>6端口n路快速以太网

. 10 Mbps/100 Mbps双速以太网/快速以太网端口.一个上行链路端口

·选取适当的安装位置

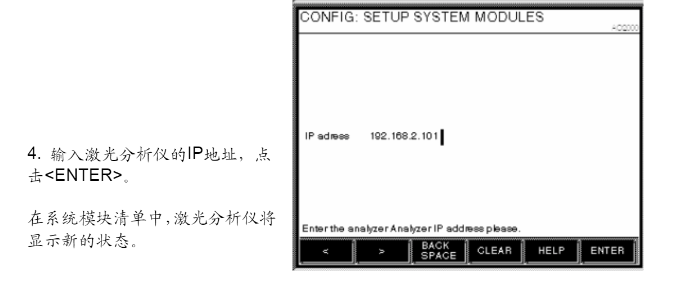

6.4.3设置AO2000-LS25的IP地址

在维护程序的TCP/IP&调制解调器配置菜单中设置AO2000-LS25的IP地址:

6.5 电流回路(4-20mA)输入连接（ PLC)

图6-4和图6-5显示了active(有源)和passive(无源)4-20mA电流回路输入探头（指PLC)怎样与仪器连接。图中标识为“探头......"的连接点可以是表6-2中罗列的温度、压力或流量的任何一个。(软件版本6.0不支持流量输入)“探头+"和"探头-"构成了差分输入，它们能够耐受±200V的共模电压。"探头+"和“探头-"通过一个100Q电阻在仪器内部连接，该电阻在20mA时有2V的电压降。因此，几个仪器可通过将第一个仪器的"探头-”和下一个仪器的“探头+"连接这种方式，串连到相同的探头上。

温度和压力信号可同样连接到A02000的模拟输入上(欲了解更多信息，请参考A02000手册)。

图中文字:

External power:外部电源Probe:探头Signal in:信号输入Signal return:信号返回Instrument :仪器 Main unit:主要单元( Transmitter):（发射器)

图6-4:电流回路输入，active(有源)探头

External power:以太网电源Probe;探头Signal in:信号输入Signal return:信号返回Instrument :仪器Main unit:主要单元( Transmitter):（发射器)

图6-5:电流回路输入，passive(无源探头)

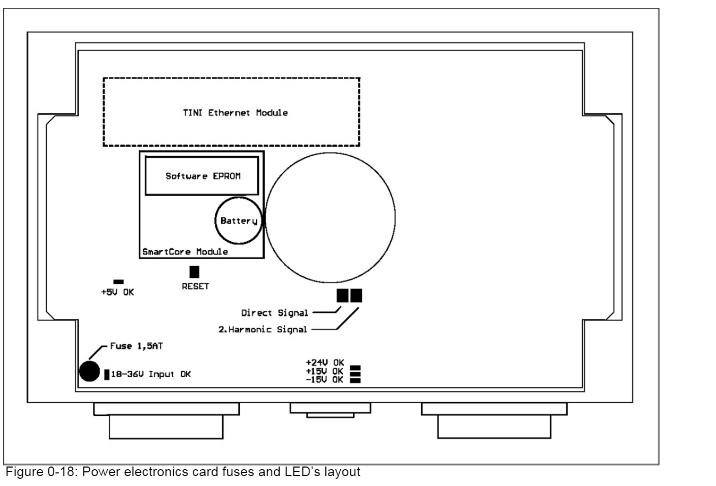

6.6发射器电路板一保险丝和LED

发射器电路板有一个主保险丝和一些LED，LED可显示不同电源电压的状态。图6-6显示主/发射器电路板的布局。

如果靠近主保险丝的LED (“18-36V输入OK”)点亮，而其他LED暗，检查主保险丝。如果所有LED暗，检查仪器的24V电源。如果一些LED点亮，而其他LED暗，请记录哪些LED点亮，哪些LED暗，并联系ABB，因为发射器电路板可能需要维修。

图中文字:

Ethernet Module:以太网模块Software EPROM:软件EPROMBattery:电池Smartcore module: Smartcore模块RESET :复位Direct signal:直接信号Harmonic signal:谐波信号Fuse:保险丝图6-6:电路板保险丝和LED布局

应用领域

ABB AO2000-LS25 适用于冶金、化工、电力、石油等工业领域中的氧气分析与监测。其高精度、快速响应、稳定可靠的性能，可以有效提高工业生产的安全性和效率。

畅销品牌：
ABB、GE、AB、FOXBORO、Honeywell、西门子、力士乐、KUKA、SEW、施耐德
安川、本特利、英维思、伍德沃德、福克斯波罗、西屋、瑞恩、莫迪康、摩托罗拉、安川、博世、力士乐等

各大品牌的PLC、DCS系统配件、机器人系统配件、大型伺服系统备件

【专业停产配件原装进口原厂正品，提供报关单，提供质保一年】

ABB UFC921A101 3BHE024855R0101
ABB SYN5202A
ICS TRIPLEX T8403
TRICONEX 3511
HIMA F8650E
EMERSON PR6426/000-010+CON021
EMERSON 9199-00002 A6120

HIMA F3 DIO 20/8 02
ABB 58914444 NDPI-02
ABB 3BHE013299R0002 LTC743CE02
WOODWARD EGCP-2 8406-121
ELAU MAX-4/11/03/128/08/1/1/00
Cutler-Hammer C825KN10 200A 600V
ALSTOM DFI-150-0003
FIREYE 95UVS2-1
UNIOP ETOP306
ABB PPC907BE 3BHE024577R0101
PARKER 87-008145-03
ELAU MC-4/10/50/400

HIMA X-CPU01
HIMA X-CB00101
HIMA X-COM01
HIMA X-CB00102
HIMA X-BASE PLATE 18 01
HIMA X-FRONT COVER 18 01
HIMA X-BLK01
HIMA X-CB00301
HIMA X-AI3201
HIMA X-CB00802
HIMA X-AO1601
HIMA X-CB01402
HIMA X-Di3202
HIMA X-CB00402
HIMA X-CB00902
TRICONEX 9001NJ(6FEET)
ABB XVC770BE101 3BHE021083R0101
WOODWARD SPM-D11
BENTLY 3500/92 136180-01
BENTLY 3500/92 136180-01
PIONEER MAGNETICS PM3326B-6-1-2-E
KOLLMORGEN S70601-SE
HONEYWELL FC-TSDO-0824
ABB DO880 3BSE028602R1
YOKOGAWA NFJT100-S10E
