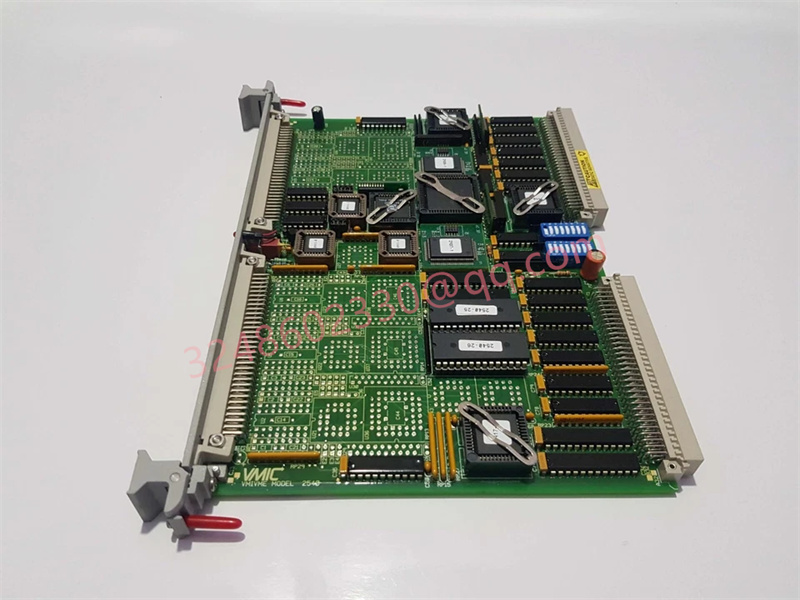

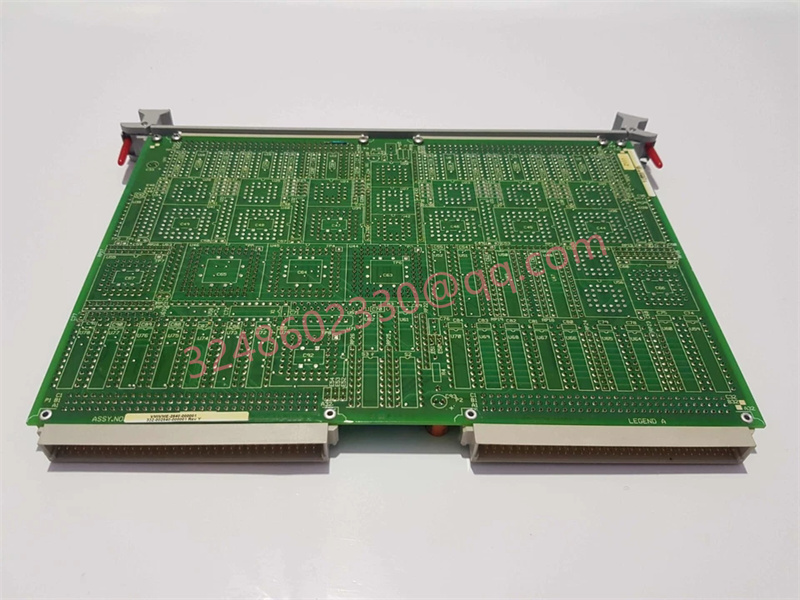

GE VMIVME2540-300 输入输出板卡
产品概述：
VMIVME2540-300 是 GE 智能平台（现属 Emerson）推出的 6U-VME 总线多功能 I/O 模块，集高速计数、波形生成、模拟量采集及数字量驱动于一体，可直接插入标准 VME 机箱，为工业控制、测试测量与军工系统提供高实时性、高精度的信号采集与输出能力。
主要特点与优势
多协议并行处理：板载 15 MHz 68HC000 CPU 与 32 位浮点协处理器，可独立运行 4 千兆事件计数、频率测量、脉宽/周期测量、正交位置测量等算法，无需占用主 CPU 资源。
高密度 I/O：24 路可编程离散量通道（TTL / ±10 V），12 位分辨率，单通道可源出或吸收 10 mA；支持 4、8、16、24 通道按需配置，减少机箱插槽占用。
模拟量扩展：8 路 16 位 ADC（±10 V，100 kS/s）与 4 路 16 位 DAC（±10 V，10 µs 建立时间），可用于闭环控制或信号回放。
离线测试友好：模拟输入可通过跳线与外部电路物理隔离，支持板卡级自检，缩短维护时间。
工业级可靠性：-40 °C … +85 °C 工作温度、6U VME 标准尺寸、<25 W 功耗，适用于严酷的工厂现场或车载/舰载环境。
技术规格
| 项目 | 参数值 |
|---|
| 型号 | VMIVME2540-300 |
| 处理器 | 15 MHz 68HC000 + 32 位浮点单元 |
| 事件计数容量 | 4 × 10⁹ 事件 |
| 数字 I/O | 24 路可编程，TTL 或 ±10 V |
| 模拟输入 | 8 路 16-bit ADC，±10 V，100 kS/s |
| 模拟输出 | 4 路 16-bit DAC，±10 V，10 µs |
| 采样间隔 | 1 ms 可编程 |
| 隔离 | 通道-通道 1500 V AC |
| 供电 | VME 背板 5 V DC |
| 功耗 | <25 W |
| 尺寸 | 6U VME（233 mm × 160 mm） |
| 工作温度 | -40 °C … +85 °C |
典型应用场景
工业自动化：旋转轴角度/速度同步、包装机高速计数、机器人关节位置闭环。
汽车与交通：发动机测试台架转速采集、轨道信号机脉冲监控、车辆制动试验。
测试测量：天文望远镜伺服控制、医疗仪器波形发生、材料疲劳试验机信号回放。
军工与航天：机载数据采集、舰载发射架位置反馈、导弹测试靶场记录系统。
相关产品
VMIVME-2540-100：基础计数器版本，仅保留 16 通道数字 I/O，成本更低。
VMIVME-7740-840：PowerPC 400 MHz 高性能 SBC，可与 2540-300 组合构建分布式测控节点。
VME-PMC-CADDY：PMC 扩展卡托架，用于在 2540-300 上增加 CAN、GPIB 或光纤接口。
VMIVME2540-300 以“单板多任务”理念，将计数、测量、模拟量 I/O 与实时控制集成，在 VME 生态中持续为高端工业与科研系统提供可靠而灵活的硬件平台。
