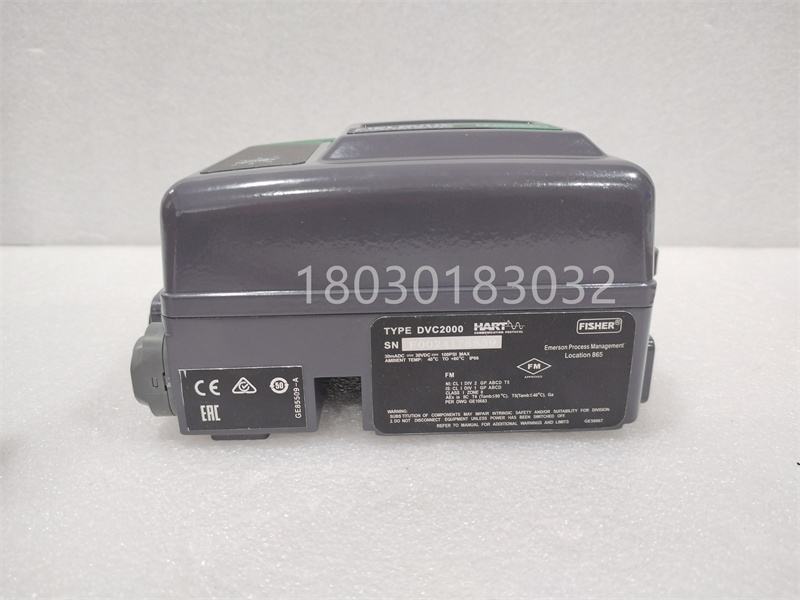

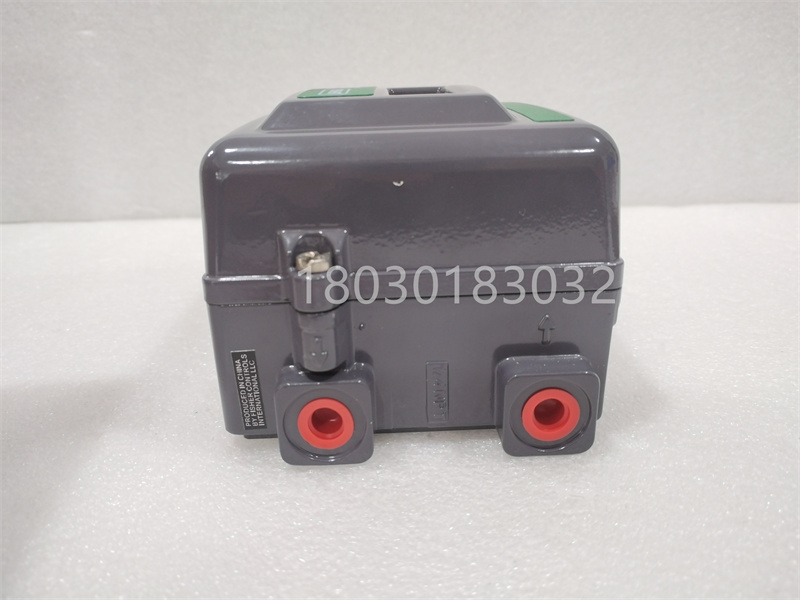

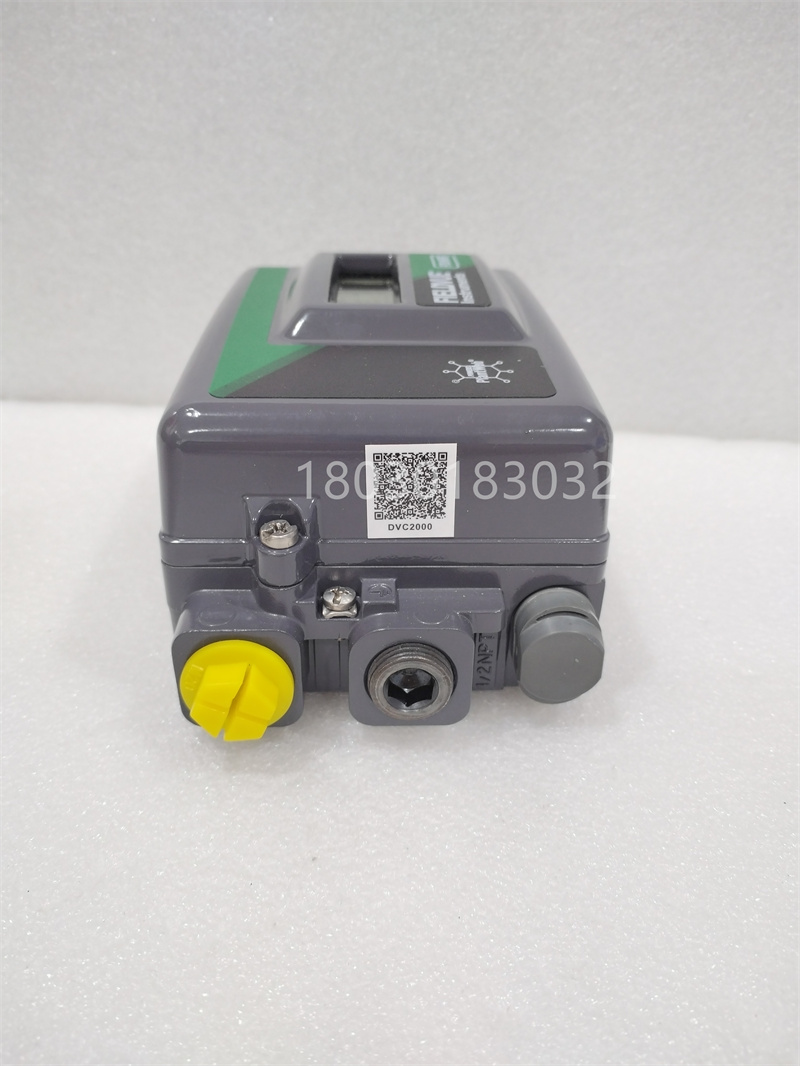

Fisher FIELDVUE™ DVC2000 数字阀门控制器

主要功能与特点

• 高精度控制：通过无机械连接的反馈系统，实现精确的阀门定位控制。
• 多种通信协议：支持 HART 和 4-20mA 模拟信号通信。
• 多语言支持：配备七种语言的液晶显示屏，便于不同地区用户操作。
• 集成式功能：提供集成式位置开关和阀位传送器，增强系统功能。
• 非接触式反馈：采用非接触式位置反馈技术，减少机械磨损，提高可靠性。
• 在线诊断：支持在线性能诊断测试，自动整定功能，确保设备运行状态良好。
• 紧凑设计：具备紧凑的尺寸和多语言液晶显示屏，便于现场安装和操作。

技术规格

• 输入信号：4-20 mA DC，支持分程。
• 输出信号：气动信号，最高可达 95% 的供气压力。
• 供气压力：推荐供气压力比执行器最大需求高 0.5 bar（7 psig），最大 7 bar（101 psig）。
• 温度范围：-40 至 85°C（-40 至 185°F），LCD 在低于 -20°C（-4°F）时可能无法读取。
• 气耗：在 1.5 bar（22 psig）时为 0.06 正常 m³/h（2.3 scfh），在 4 bar（58 psig）时为 0.12 正常 m³/h（4.4 scfh）。
• 气容：在 1.5 bar（22 psig）时为 4.48 正常 m³/h（167 scfh），在 4 bar（58 psig）时为 9.06 正常 m³/h（338 scfh）。
• 线性度：±0.5% 的输出量程。

应用场景

• 石油和天然气：用于控制和监测石油和天然气输送管道中的阀门。
• 化工行业：在化工生产过程中实现精确的流量和压力控制。
• 电力行业：用于发电厂的阀门控制，确保系统稳定运行。
• 水处理：在水处理厂中控制阀门，优化水处理过程。

安装与配置

• 安装方式：支持 Fisher GX 控制阀和执行器系统的集成安装，也适用于其他符合 IEC 60534-6-1、IEC 60534-6-2、VDI/VDE 3845 和 NAMUR 安装标准的执行器。
• 配置工具：使用 Field Communicator 或 ValveLink 软件进行配置和校准。

诊断与维护

• 诊断功能：通过 ValveLink 软件进行性能测试，如阀门签名、阶跃响应和动态误差带测试。
• 维护建议：定期检查接线松动、电源电压稳定性，提供维护记录模板，降低故障风险。
