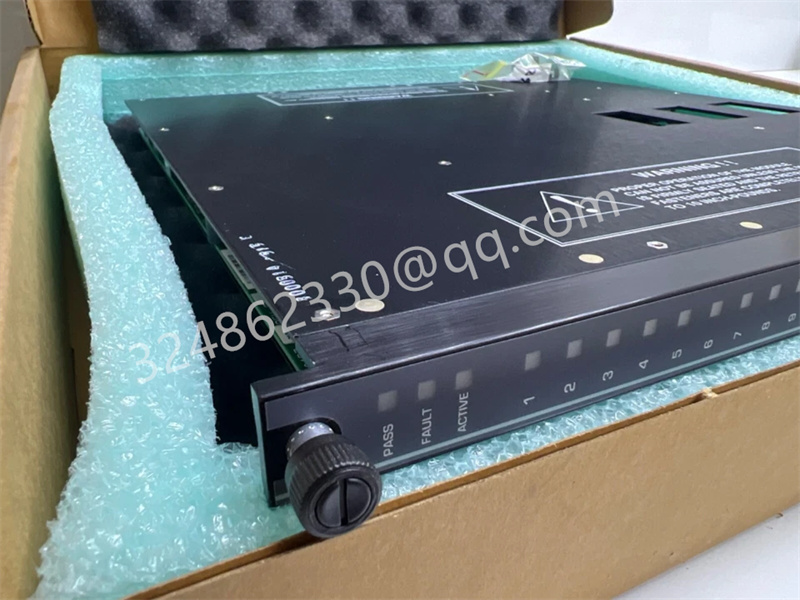

TRICONEX 3636T 输出模块 安全仪表系统

主要特点与优势

• 宽电压大电流输出：每通道支持 100–400 A（注：应为 2 A 连续，100–400 mA 峰值，常见数据为 2 A 触点容量 ），覆盖 24 VDC 与 125 VAC/VDC 两种常用电压等级，无需额外继电器即可驱动多数现场负载。
• 高隔离耐压：通道间、通道对地 1900 VDC 隔离，有效抑制浪涌与电磁干扰，保障长距离电缆下的信号完整性 。
• 工业级环境适应性：-40 °C … +70 °C 工作温度、5 %–95 % 非凝露湿度，可直接安装在户外机柜或海上平台 。
• 模块化热插拔：6U VME 插槽设计，支持在线更换，配合 Tricon 机架与端子板实现不停机维护，MTBF > 100 000 h 。
• 认证体系：符合 IEC 61508/61511 SIL3 与 ATEX/IECEx 防爆要求，满足全球安全工程对安全完整性等级的严格评估 。

•

技术规格

典型应用

• 紧急停车系统 ESD：驱动管线切断阀、放空阀，实现毫秒级泄压或隔离
• 火气保护 F&G：触发消防泵、声光报警及气体灭火装置
• 透平控制：燃气/蒸汽轮机主汽门、抽汽阀、防喘振阀的安全动作输出
• 海上平台：盐雾、高湿环境下的紧急关断与消防联动

•

系统构成与相关模块

• 机架与背板：Tricon V9 主机架（最多 6 组 I/O），扩展机架（最多 8 组 I/O），支持 12 km 远程机架
• 端子板：现场接线端子板完成继电器输出到端子的转接与浪涌保护
• 相关模块：
  • 3636R：冗余继电器输出版本，适用于安全冗余回路
  • 3401S2：TMR 数字输出模块，用于 SIL3 高安全需求场景
  • MP3101：主处理器模块，执行安全逻辑并向 3636T 下发动作指令

安装与维护要点

• 接线：每通道独立干接点，可直接串入 24 VDC 线圈或 110 VAC 回路；建议使用屏蔽线并单端接地以降低干扰。
• 诊断：Tricon 系统提供通道级开路、短路及回读检测，可在 Tristation 1131 软件中查看故障码并定位到具体通道。
• 更换：支持在线热插拔，更换后仅需 30 秒完成自检并恢复输出，无需重新下载逻辑。
