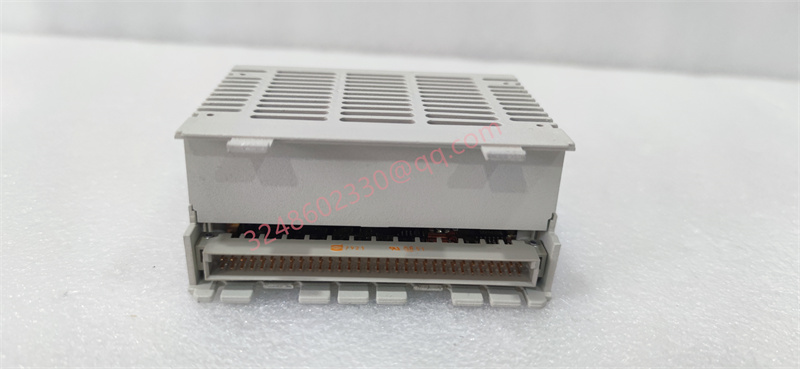

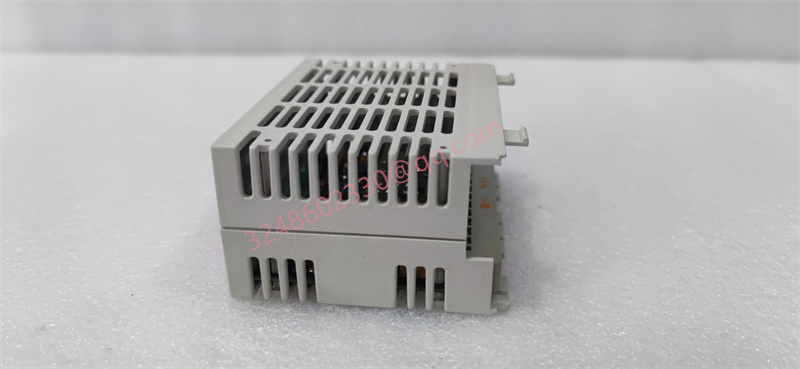

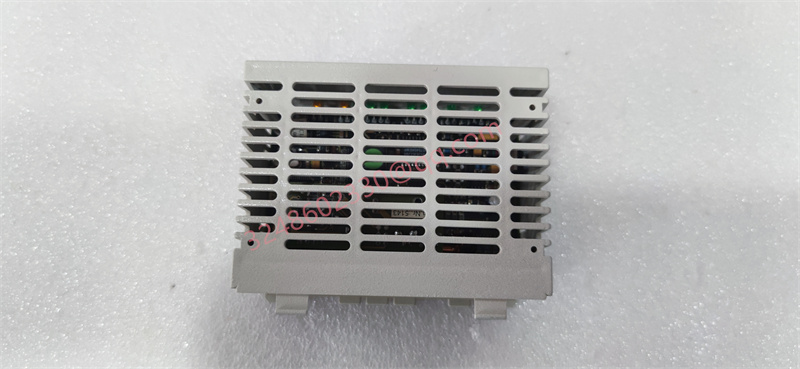

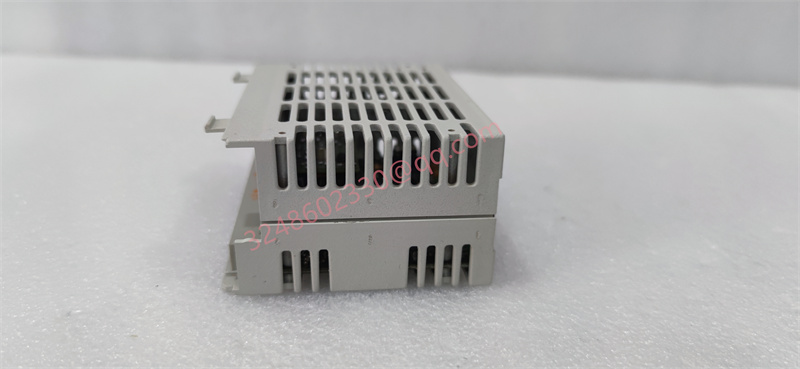

DNC115 是 SIGMATEK C-DIAS 系列中的单轴高速定位模块，专为 0–20 kHz 增量式编码器闭环控制而设计。模块在同一块卡上集成 16 位计数、12 位 ±10 V 模拟输出、3 路 DI 与 3 路光耦 DO，可直接驱动伺服/变频器，实现毫秒级动态响应，适用于机器人、包装、印刷、木工等需要精密单轴运动的场合。
| 项目 | 参数值 |
|---|---|
| 型号 | DNC115 |
| 输入信号 | RS422 增量 A, /A, B, /B, R, /R |
| 最大输入频率 | 125 kHz（编码器） |
| 计数频率 | 500 kHz（4×倍频） |
| 计数分辨率 | 16 bit |
| 模拟输出 | 1 路，-10 V…+10 V DC，12 bit，±0.4 % |
| 数字量输入 | 3 路，24 V DC |
| 数字量输出 | 3 路，光耦，30 V DC / 100 mA |
| 供电 | C-DIAS 5 V <150 mA，外部 18–30 V DC |
| 尺寸 | 100 mm × 75 mm × 50 mm |
| 工作温度 | 0 °C…+60 °C |
| 存储温度 | -20 °C…+85 °C |
| 防护等级 | IP20 |
