充电器拆解报告：IDMIX大麦15W磁吸无线充电器

IDMIX大麦推出了一款15W磁吸无线充电器，这款无线充电器采用白色PC材质外壳，并配有1米长一体USB-C线，适合连接充电器，或移动电源，在家及办公室使用无线充电。无线充电器支持15W输出功率，并向下兼容10W，7.5W和5W无线充电输出。下面充电头网就带来这款无线充电器的拆解，看看内部的芯片方案和设计。

此前充电头网还拆解过大麦15W带支架磁吸无线充移动电源、大麦65W 2A2C四口桌面充、IDMIX大麦MFI认证三合一移动电源、大麦20W USB PD快充充电器等产品，欢迎查阅。

大麦15W磁吸无线充电器开箱

包装整体简洁白色设计，除印有磁吸充电器贴紧iPhone手机的使用图示外，顶部印有大麦品牌Logo及充电器特色：15W 无线充电、Type-C端口。

背面印有产品应用场景、卖点描述、规格参数以及商家信息。

产品参数特写

名称：磁吸无线充电器

型号：W12

输入：5V3A、9V3A、12V1.67A

输出：5W、7.5W、10W、15W

材质：ABS&PC+PP+TPE

品牌商：深圳市大麦创新产品有限公司

产品通过了CE、FCC认证。

取出包装内所有物品，除大麦磁吸无线充外，另附赠用户说明手册，多语保修手册等。

大麦磁吸无线充整体采用皓月白配色，拥有 PC 高阻燃材质外壳；另外采用一体式USB-C线材设计，可适配市面上主流充电器使用。

自带USB-C线的端子内部采用特制 PIN 脚设计。

磁吸模组表面贴有贴纸，外圈印有相关参数，与包装盒一致，不做赘述。

磁吸区域简洁设计，与苹果 MagSafe 充电器一致，虽不是亲肤材质，但手感依旧顺滑。

背面仅印有”idmix”品牌名称字样。

测得USB-C线长度约为104cm。

磁吸无线充电板的直径为60.96mm。

厚度为6.87mm。

另外测得其净重约为42g。

使用苹果原装35W充电器（A2676）连接大麦磁吸无线充，实测输入端功率为0.33W，闲置时可忽略不计。

大麦15W磁吸无线充电器拆解

看完大麦这款磁吸无线充电器的开箱和测试后，下面就进行拆解，一起看看内部的方案和用料情况。

首先沿外壳接缝撬开无线充外壳，边缘通过卡扣固定。

外壳内部为无线充电线圈，采用利兹线绕制。

在线圈中间为检测温度的热敏电阻，通过胶水固定。

PCBA模块背面焊接无线充电主控，贴片晶振，功率MOS管和谐振电容。

无线充电主控来自劲芯微，型号CV90331，是一颗集成了PD快充取电功能的无线充电SOC芯片。芯片支持PD2.0，PD3.0，QC2.0和QC3.0以及AFC等适配器供电，支持3线圈无线充电应用，支持线圈定制，支持BPP 5W，苹果7.5W，三星10W，EPP15W无线充电，

劲芯微 CV90331内置16K MTP存储器，支持在线升级，芯片内部集成全桥MOS驱动器，内置数字解码功能。支持外接LED进行状态显示。芯片内置欠压，过压保护，支持外置NTC进行过热保护，外围电路极简。

劲芯微 CV90331 资料信息。

为无线充电主控提供时钟的12.000MHz时钟晶振特写。

输入端三颗并联的MLCC滤波电容特写。

20mΩ电阻用于电流检测。

为无线充电主控供电的稳压芯片来自微源半导体，丝印2KAW2。

用于无线充电的双NMOS管丝印8336。

另一颗无线充电功率管型号相同。

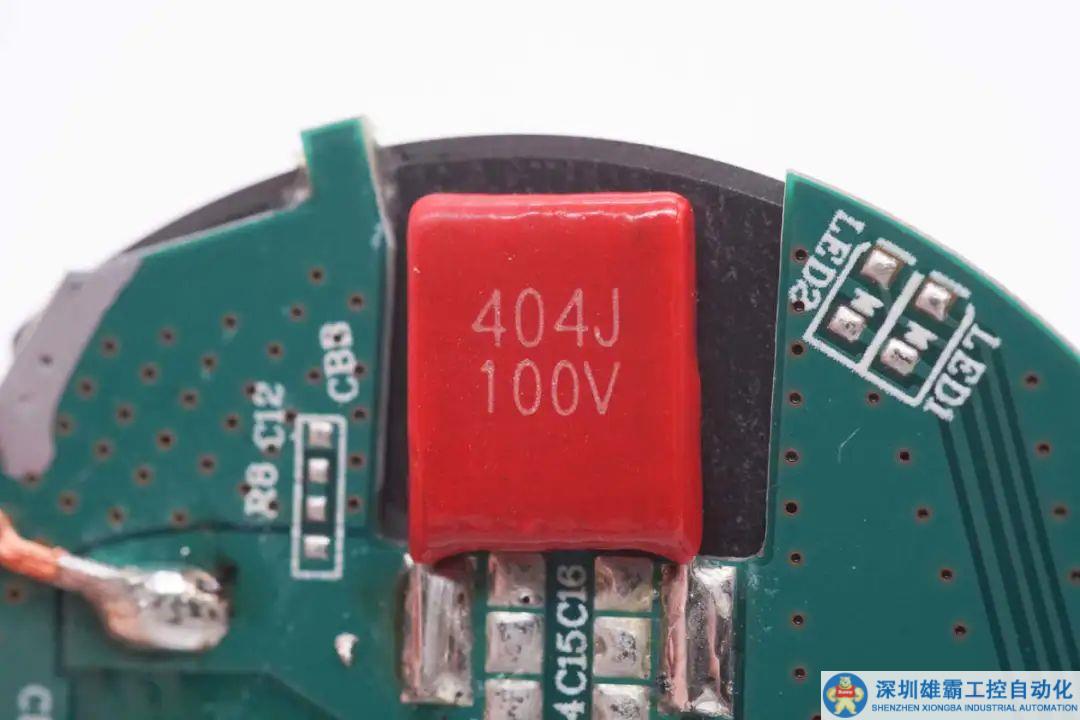

谐振电容规格为0.4μF 100V，PCB镂空降低厚度。

全部拆解一览，来张全家福。

充电头网拆解总结

大麦这款磁吸无线充电器采用白色PC塑料外壳，配合一体USB-C线，便于日常携带。这款无线充电器配有1米长USB-C连接线，支持PD快充和移动电源供电。通过吸附到手机背面即可充电，免去插拔充电线的麻烦。

充电头网通过拆解了解到，大麦这款无线充电器采用劲芯微CV90331无线充电主控，外置两颗双NMOS用于无线充电，并焊接热敏电阻检测温升，使用CBB谐振电容，配合PCB镂空设计，降低厚度。整体方案集成度高且元件精简。
