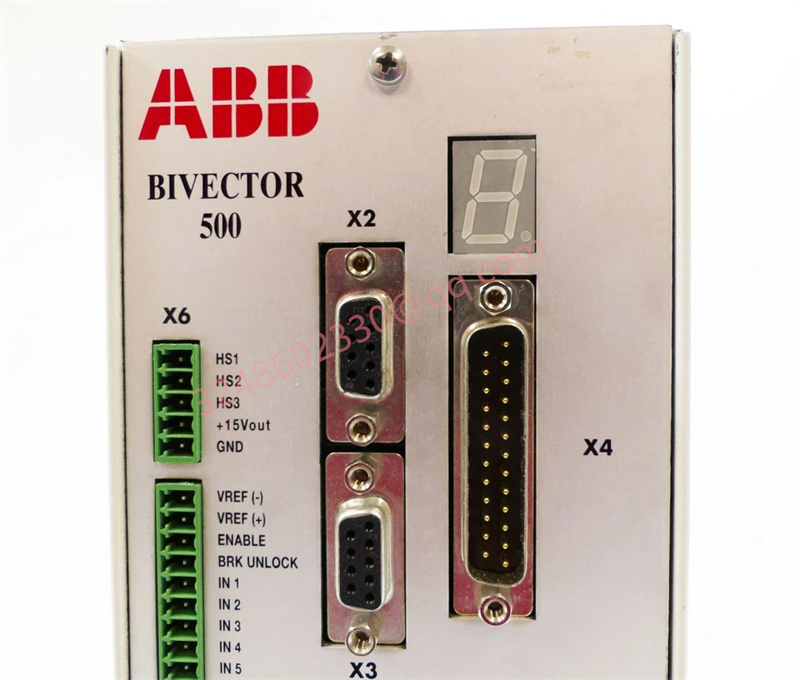

ABB Bivector 500 伺服驱动器
产品概述Bivector 500 系列是 ABB 新一代数字式伺服驱动器，采用模块化设计，可与 8C 系列无刷伺服电机组成完整驱动系统（PDS），覆盖 0.75 kW 至 17 kW 功率段。其集成运动控制、安全功能与现场总线通讯于一体，适用于高精度、高动态性能的单轴或多轴伺服应用。
主要特点与优势
宽功率范围：提供 3、5、9、13、18、25 共 6 个机座号，连续输出电流 3.5 A–25 A，对应额定功率 2.4–17.3 kVA（@400 V），可满足从轻载定位到重载同步的多种需求。
紧凑一体化：将整流、逆变、制动单元和 I/O 接口集成在同一壳体内，机座 S 尺寸无需外部输入滤波器即可符合 EMC 指令，节省柜内空间。
多协议通讯：标配 EtherNet/IP、Modbus-TCP 及 PROFINET 接口，支持即插即用；可选 CANopen、DeviceNet，方便接入 PLC、DCS 或机器人控制器。
智能制动管理：内置制动 IGBT 与 75 Ω–38 Ω 可选制动电阻，连续制动功率 120 W–2000 W，峰值制动功率 7 kW–16.5 kW，可快速耗散减速能量。
安全集成：具备 Safe Torque Off（STO）、Safe Brake Control（SBC）等 SIL2/PL d 级安全功能，无需外部安全继电器即可实现 EN 61800-5-2 要求。
简易调试：通过 Key-B 型手持键盘或 ABB PC 工具 DriveStudio 进行参数向导、示波器与自整定，调试时间缩短 50 %。
技术规格表
| 机座号 | 连续电流 (A) | 峰值电流 (A) | 额定功率 (kVA) | 内置制动电阻 (Ω) | 连续制动功率 (W) | 峰值制动功率 (kW) | 尺寸 (H×W×D mm) | 重量 (kg) |
|---|
| 3 | 3.5 | 7.0 | 2.4 | 75 | 120 | 7.0 | 220×90×195 | 4.6 |
| 5 | 5.3 | 10.6 | 3.6 | 75 | 120 | 7.0 | 220×90×195 | 8.6 |
| 9 | 8.8 | 17.6 | 5.5 | 54 | 200 | 10.0 | 270×110×220 | 10.5 |
| 13 | 13.0 | 26.0 | 9.0 | 54 | 200 | 10.0 | 300×130×240 | 14.0 |
| 18 | 18.0 | 36.0 | 12.4 | 38 | 2000 | 16.5 | 350×150×260 | 18.5 |
| 25 | 25.0 | 50.0 | 17.3 | 38 | 2000 | 16.5 | 380×180×290 | 24.0 |
典型应用场景
包装机械：高速贴标、热封、飞剪定位，利用 1 ms 周期实现 ±0.1 mm 精度。
机床进给：CNC 铣床、车床主轴定向，配合 8C 伺服电机实现刚性攻丝与插补。
机器人关节：六轴机器人关节伺服，借助 EtherNet/IP 实现 250 µs 同步周期。
印刷与造纸：张力控制、套色系统，利用内置制动单元快速吸收卷绕/放卷能量。
可选附件与相关型号
BVC1HRCP005AAP：机座 5 完整驱动器，含 STO、编码器接口及面板，现货供应。
BVC1HRD010502P：机座 9 大功率版本，配内置制动单元与 PROFINET 接口。
外部制动电阻：可选 75 Ω/120 W 至 38 Ω/2000 W 规格，满足长周期制动需求。
Key-B 手持键盘：现场参数整定、故障诊断与示波器功能，调试必备。
ABB Bivector 500 以紧凑体积、高动态性能与丰富通讯接口，为 OEM 与终端用户提供了经济、可靠且易于集成的伺服驱动解决方案。
